Van Bướm Tay Quay Tín Hiệu Điện DN100 – ARV ABFS650-100: Vận hành nhẹ nhàng – Giám sát từ xa – Hiệu quả cho hệ thống PCCC và tự động hóa

🛠️ Tổng Quan Sản Phẩm
Model ABFS650-100 là van bướm dạng wafer, kích thước danh định DN100, được tích hợp tay quay hộp số giúp thao tác nhẹ nhàng, đồng thời trang bị sẵn công tắc tín hiệu (signal box) để phản hồi trạng thái “đóng/mở” về hệ thống giám sát trung tâm như FACP (Fire Alarm Control Panel), BMS hoặc SCADA.
Đây là dòng van chuyên dùng trong các ứng dụng PCCC vùng, tòa nhà thông minh, trạm xử lý nước, và công nghiệp tự động hóa có yêu cầu cao về độ kín, độ tin cậy và giám sát tín hiệu từ xa.

⚙️ Thông Số Kỹ Thuật Chính

Thông số	Giá trị
Model	ABFS650-100
Kích thước danh định (DN)	DN100 (Ø100 mm)
Áp suất làm việc tối đa	PN16 (16 bar)
Nhiệt độ vận hành tối đa	80°C
Kiểu kết nối	Wafer – Lắp giữa hai mặt bích tiêu chuẩn
Chuẩn thiết kế	EN 593, ISO 7005-1, EN 1092-1
Face-to-Face (chiều dài lắp đặt)	EN 558-1 / ISO 5752 – Series 20
Chống ăn mòn	Sơn phủ Epoxy tĩnh điện ≥ 300 micron
Tín hiệu phản hồi trạng thái	Công tắc hành trình cơ học (dry contact)
Kiểu vận hành	Tay quay + hộp số truyền động

📊 Bảng Kích Thước Cơ Khí – Van Bướm Tay Quay Tín Hiệu Điện ARV ABFS650

Model	Kích thước DN (mm)	Áp suất làm việc (bar)	Áp suất thử thân (bar)	Áp suất thử ghế (bar)	Kích thước A (mm)	B (mm)	C (mm)	Do (mm)	G (mm)	L (mm)	Số lỗ & đường kính bulong
ABFS650-50	50	16	24	17.6	108	43	34	63	110	38	4 x Ø14 mm
ABFS650-65	65	16	24	17.6	112	46	34	73	120	38	4 x Ø14 mm
ABFS650-80	80	16	24	17.6	114	46	34	89	130	38	4 x Ø14 mm
ABFS650-100	100	16	24	17.6	127	52	34	110	150	38	4 x Ø19 mm
ABFS650-125	125	16	24	17.6	176	107	56	123	180	59	4 x Ø19 mm
ABFS650-150	150	16	24	17.6	190	113	56	141	190	59	4 x Ø22 mm
ABFS650-200	200	16	24	17.6	208	120	56	175	210	59	4 x Ø22 mm
ABFS650-250	250	16	24	17.6	226	127	56	215	240	59	4 x Ø22 mm
ABFS650-300	300	16	24	17.6	241	140	56	255	270	59	4 x Ø22 mm

🔍 Chú Giải Các Ký Hiệu
- A: Đường kính ngoài thân van
- B: Bề dày thân van (thân wafer)
- C: Khoảng cách từ trục van đến tay quay
- Do: Đường kính trong – giúp xác định lưu lượng chảy
- G: Đường kính ngoài mặt bích liên kết
- L: Chiều cao tổng thể van
- Số lỗ bulong: Theo tiêu chuẩn mặt bích (EN1092-1 hoặc tương đương)

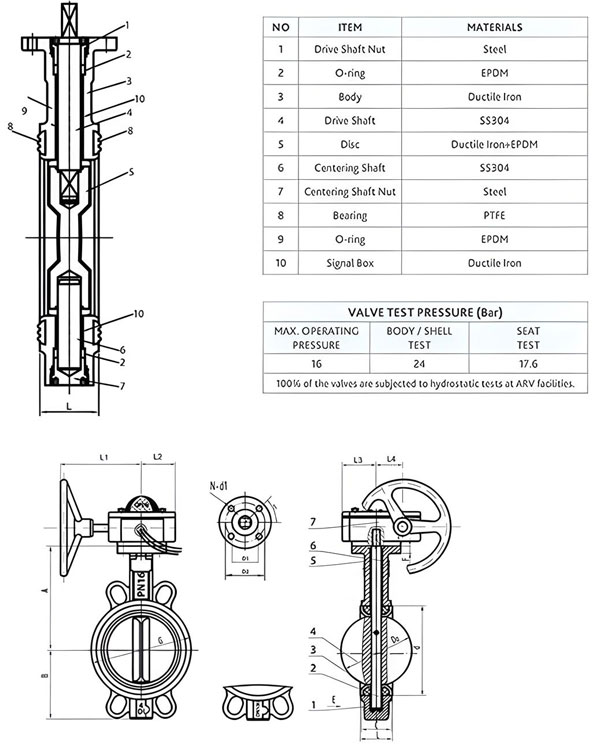

Van bướm tay quay tín hiệu điện ARV ABFS650 1

🧱 Vật Liệu Cấu Tạo – Độ Bền Cơ Học Cao & Chống Ăn Mòn Tối Ưu

Bộ phận	Vật liệu	Đặc tính kỹ thuật
Thân van (Body)	Gang cầu (Ductile Iron)	Chịu áp tốt, phủ epoxy chống gỉ sét
Đĩa van (Disc)	Gang cầu bọc EPDM	Độ kín cao, giảm tổn thất áp lực, tuổi thọ lâu dài
Trục chính/phụ	Inox SS304	Chống ăn mòn, độ bền cao trong môi trường ẩm/kiềm nhẹ
Vòng làm kín (Seat/O-ring)	EPDM	Đàn hồi tốt, kín nước hoàn toàn, tương thích nước sạch/thải
Bạc lót (Bearing)	PTFE	Ma sát thấp, tăng tuổi thọ vận hành
Hộp tín hiệu (Signal Box)	Gang/nhôm sơn epoxy	Độ bền cơ học cao, chống thấm và chống bụi IP65

✅ Tính Năng Vượt Trội
🔧 Truyền động nhẹ, giảm mô-men xoắn với cơ cấu bánh răng hộp số.
🔄 Giám sát trạng thái van từ xa qua công tắc hành trình – kết nối linh hoạt với tủ BMS, FACP hoặc SCADA.
💧 Độ kín cao tuyệt đối, không rò rỉ, không cần gasket mặt bích nhờ O-ring tích hợp.
🔒 Đĩa van thiết kế nguyên khối, mài nhẵn, đảm bảo khả năng đóng ngắt hiệu quả và tuổi thọ cao.
🔌 Công tắc tín hiệu kháng cháy – ổn định, hoạt động tốt ngay cả khi mất nguồn tín hiệu tạm thời.
🧲 Phủ epoxy ≥ 300 µm, tăng cường chống ăn mòn trong môi trường ẩm, kiềm hoặc nước biển.

🔌 Tích Hợp Tín Hiệu – Điều Khiển Thông Minh
- Hộp công tắc tín hiệu giúp xác định chính xác trạng thái đóng hoặc mở – truyền về trung tâm điều khiển (PCCC hoặc BMS).
- Tiếp điểm khô (dry contact) – dễ tích hợp, không phụ thuộc nguồn.
- Có thể tùy chọn phiên bản tín hiệu 4–20mA, RS485/Modbus RTU cho hệ điều khiển giám sát công nghiệp.

🏭 Ứng Dụng Phổ Biến

Lĩnh vực	Ứng dụng cụ thể
Hệ thống PCCC	Van khóa vùng có tín hiệu phản hồi về tủ điều khiển
Tòa nhà thông minh	Kết nối BMS, giám sát trạng thái đóng/mở của van
Nhà máy xử lý nước	Van ngăn dòng, điều tiết và kiểm soát lưu lượng
Trạm bơm cấp nước	Đóng/mở đầu nguồn tuyến cấp nước
Khu công nghiệp/tổ hợp	Van giám sát chính cho hệ thống làm mát, thoát nước, hóa chất

⚙️ Tùy Chọn Nâng Cấp
- Truyền động khí nén hoặc điện thay tay quay
- Đĩa van nâng cấp Inox 316 hoặc Bronze để tăng độ bền trong hóa chất
- Hộp tín hiệu chống cháy chuẩn UL/FM
- Sơn phủ FBE, Rilsan, hoặc epoxy gốc kẽm tăng cường khả năng chống ăn mòn cao

📌 Kết Luận
ARV ABFS650-100 là giải pháp van bướm hoàn chỉnh cho các hệ thống có yêu cầu cao về giám sát trạng thái vận hành, tính ổn định cơ học và độ bền trong điều kiện ăn mòn. Nhờ tích hợp hộp số và công tắc tín hiệu điện, van mang lại hiệu quả vận hành an toàn, dễ kiểm soát và phù hợp với các hệ thống PCCC, xử lý nước, công nghiệp thông minh hiện đại.

Thông số kỷ thuật: Thông số kỹ thuật của của van bướm tay quay tin hiệu ARV ABFS650
- Mã sản phẩm : ABFS650-80
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Kích thước: DN80
- Chất liệu: Gang GGG50
- Áp lực: PN16
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn mặt bích: ISO 7005-1 EN1092-1
- Tiêu chuẩn thiết kế: BS 5155
- Nhiệt độ làm việc: 0~80ºC
- Môi trường sử dụng: Nước, nước thải, nước biển và các chất lỏng khác
