Van Bướm Tay Gạt DN125 ARV ABF600-125 – Giải Pháp Điều Tiết Lưu Lượng Tối Ưu Trong Hệ Thống Đường Ống

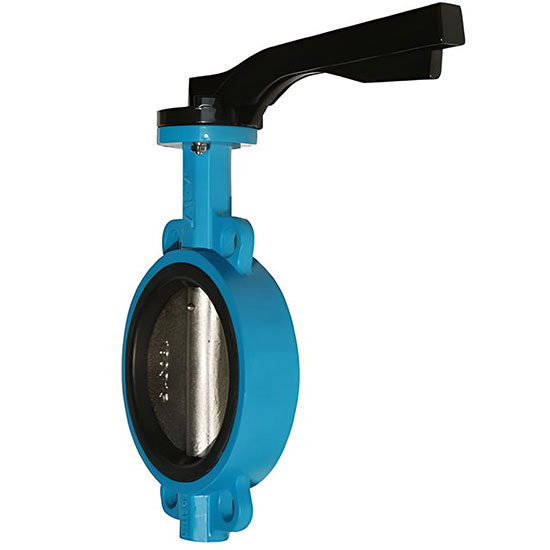

Van bướm tay gạt ARV ABF600-125 là dòng van wafer điều khiển bằng tay gạt, chuyên dùng để đóng mở hoặc điều tiết dòng chảy trong các hệ thống công nghiệp và dân dụng. Thiết kế nhỏ gọn, dễ lắp đặt giữa hai mặt bích, kết hợp với vật liệu chịu lực và chống ăn mòn cao, giúp sản phẩm trở thành lựa chọn lý tưởng cho các hệ thống đường ống DN125.

📐 Thông số kích thước chi tiết cho Van bướm tay gạt ARV ABF600
Bảng dưới đây cung cấp các thông số kích thước cụ thể (tính bằng milimet - mm) cho từng model (theo Đường kính danh nghĩa DN) của dòng Van bướm tay gạt ARV ABF600:

Model	DN (mm)	A (mm)	B (mm)	C (mm)	k (mm)	n x Øl	M (mm)	L (mm)
ABF600-50	50	32	126	80	125	4 x 19	190	43
ABF600-65	65	32	139	85	145	4 x 19	190	46
ABF600-80	80	32	157	95	160	4 x 19	230	46
ABF600-100	100	32	167	114	180	4 x 19	255	52
ABF600-125	125	32	180	127	210	4 x 19	255	56
ABF600-150	150	32	203	139	240	4 x 23	255	56
ABF600-200	200	45	228	175	295	4 x 23	355	60

Giải thích các cột:
- Model: Mã sản phẩm cụ thể cho từng kích thước van.
- DN (mm): Đường kính danh nghĩa của van tính bằng milimet.
- A (mm): Chiều dày của thân van (khoảng cách giữa hai mặt bích khi lắp đặt).
- B (mm): Chiều dài của phần tay gạt/cần điều khiển (khi tay gạt ở vị trí đóng hoặc mở).
- C (mm): Khoảng cách từ tâm van đến điểm cao nhất của tay gạt hoặc cơ cấu điều khiển (khi van được lắp đặt).
- k (mm): Đường kính vòng tâm lỗ bắt bu lông trên mặt bích.
- n x Øl:
+ n: Số lượng lỗ bắt bu lông trên mặt bích.
+ Øl: Đường kính của mỗi lỗ bắt bu lông.
- M (mm): Chiều rộng tổng thể của van bao gồm cả tay gạt ở vị trí ngang (ước tính).
- L (mm): Chiều sâu của van từ mặt bích này sang mặt bích kia.
Các thông số này rất quan trọng để kỹ sư và thợ lắp đặt có thể chọn đúng kích thước van, thiết kế hệ thống đường ống và đảm bảo tính tương thích với các mặt bích hiện có.

⚙️ Cấu Tạo & Vật Liệu Thành Phần

Bộ phận	Vật liệu	Tiêu chuẩn
Thân van (Body)	Gang cầu EN-GJS-500-7 (GCG50)	EN 1563
Đĩa van (Disc)	Gang cầu EN-GJS-500-7 phủ epoxy hoặc SS	EN 1563 / FBE
Trục van (Shaft)	Thép không gỉ SS304 / SS316	ASTM A182
Đệm kín (Seat)	EPDM hoặc NBR	ISO 4633
Tay gạt (Handle)	Gang đúc phủ sơn Epoxy	Bánh răng cơ khí
Vòng đệm – O-ring	NBR / EPDM (tùy ứng dụng)	ISO 4633
Lớp phủ bảo vệ	Epoxy nhiệt rắn ≥250 µm	Sơn tĩnh điện

✅ Tiêu Chuẩn Sản Xuất & Kiểm Tra

Hạng mục	Tiêu chuẩn áp dụng
Thiết kế	EN 593, BS 5155
Kết nối wafer	ISO 7005-1 / EN 1092-1
Khoảng cách mặt bích	EN 558 – ISO 5752
Đánh dấu và nhận diện	EN 19
Kiểm tra áp lực	EN 12266-1
Nhiệt độ làm việc	Tối đa 80°C
Áp suất làm việc	16 bar
Áp suất thử thân	24 bar
Áp suất thử đệm kín	17.6 bar

💡 100% van được kiểm định thủy lực tại nhà máy theo tiêu chuẩn quốc tế.

💎 Ưu Điểm Kỹ Thuật Nổi Bật
- Thiết kế gọn nhẹ dạng wafer, dễ dàng lắp đặt giữa hai mặt bích.
- Đóng mở nhanh với góc quay 90°, dễ thao tác bằng tay gạt.
- Lưu lượng lớn – tổn thất áp thấp, nhờ thiết kế trục đôi và thân mỏng.
- Độ kín cao, nhờ seat EPDM/NBR chất lượng, chống rò rỉ tuyệt đối.
- Chống ăn mòn vượt trội, nhờ lớp epoxy phủ toàn bộ thân và đĩa van.
- Bền bỉ, vận hành ổn định, thích hợp cả môi trường nước sạch, nước thải và hóa chất nhẹ.

🧰 Ứng Dụng Thực Tiễn
- Hệ thống cấp – thoát nước đô thị và công nghiệp
- Nhà máy xử lý nước thải, nước sạch
- Hệ thống HVAC – điều hòa trung tâm, thông gió
- Trạm bơm – trạm cấp nước
- Nhà máy điện, hóa chất, thực phẩm (với seat tương ứng)
- Hệ thống phòng cháy chữa cháy (PCCC)
- Các đường ống công nghiệp vừa và lớn

✅ Tổng Kết
Van bướm tay gạt ARV ABF600-125 là lựa chọn lý tưởng cho những công trình yêu cầu đóng/mở nhanh, vận hành ổn định và độ kín cao. Với vật liệu bền bỉ, khả năng chống ăn mòn vượt trội, kết hợp thiết kế cơ khí tối ưu – sản phẩm này mang lại hiệu quả vận hành cao, tiết kiệm chi phí bảo trì và dễ dàng tích hợp vào nhiều hệ thống.
