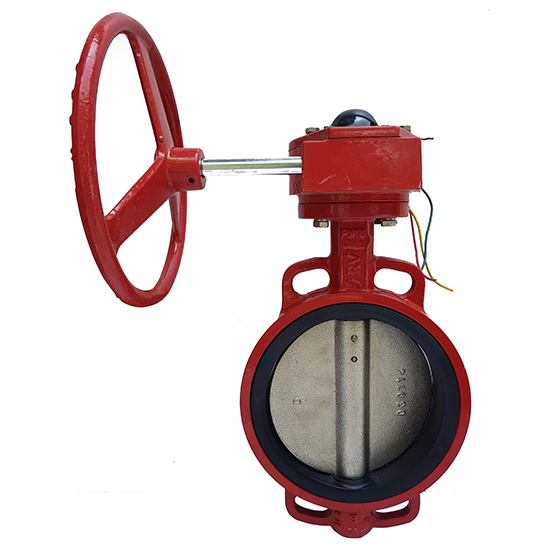

Van bướm tay quay tín hiệu điện DN80 ARV ABFS650-80

Van bướm tay quay tín hiệu điện DN80 ARV ABFS650-80

Name: Van bướm tay quay tín hiệu điện DN80 ARV ABFS650-80
SKU: ABFS650-80
Price: 1950000 VND
Availability: InStock
Rating: 4.5 (1 reviews)

0 (0 đánh giá) Đã bán 0

Lựa chọn phiên bản khác

✓

Van bướm tay quay tín hiệu...

Liên hệ

Van bướm tay quay tín hiệu...

Liên hệ

Van bướm tay quay tín hiệu...

Liên hệ

Van bướm tay quay tín hiệu...

Liên hệ

Van bướm tay quay DN300 ARV...

Liên hệ

Van bướm tay quay DN250 ARV...

Liên hệ

Van bướm tay quay DN200 ARV...

Liên hệ

Van bướm tay gạt DN200 ARV...

Liên hệ

Van bướm tay gạt DN150 ARV...

Liên hệ

Nơi nào GIÁ RẺ HƠN, hãy liên hệ - chúng tôi RẺ BẰNG - Nhưng giá trị hơn hết vẫn là SỰ HÀI LÒNG CỦA BẠN

Giá có thể thấp hơn - Kiểm tra ngay

Chat giảm giá

Hoặc

Gọi giảm giá

Khuyến mãi

1 Combo 30 triệu Giảm 1Tr / Combo 50 triệu Giảm 2Tr
2 Tặng Voucher 100k khi mua hàng tại cov-vietnam.com với đơn hàng từ 5 triệu
3 Miễn phí vận chuyển trong bán kính 10km từ cửa hàng với đơn hàng từ 5 triệu.
4 Đổi mới trong 15 ngày đầu nếu có lỗi nhà sản xuất.
5 Tặng gói BẢO HÀNH TẠI NHÀ, áp dụng 10km từ cửa hàng.
6 Cam kết hàng mới 100% Brandnew.

Thông tin sản phẩm

Van Bướm Tay Quay Tín Hiệu Điện DN80 ARV ABFS650-80: Vận hành chính xác – Có chỉ báo trạng thái – Phù hợp hệ PCCC & công nghiệp thông minh

🛠️ Tổng Quan Sản Phẩm
Model ABFS650-80 là van bướm dạng wafer, kích thước DN80, được tích hợp bộ tay quay hộp số giúp vận hành nhẹ nhàng và chính xác, đi kèm hộp công tắc tín hiệu điện (signal box) để truyền thông trạng thái "Mở" hoặc "Đóng" về hệ thống điều khiển trung tâm. Van có thiết kế nhỏ gọn, độ kín cao và tuổi thọ bền, phù hợp cho các ứng dụng trong hệ thống PCCC, trạm bơm, nhà máy xử lý nước, và các công trình kỹ thuật tự động.

⚙️ Thông Số Kỹ Thuật Chính

Thông số	Giá trị
Model	ABFS650-80
Kích thước danh nghĩa (DN)	DN80 (Ø80 mm)
Áp suất làm việc tối đa	PN16 (16 bar)
Nhiệt độ vận hành tối đa	80°C
Kiểu kết nối	Wafer – lắp giữa hai mặt bích tiêu chuẩn
Chiều dài lắp đặt (Face-to-Face)	EN 558-1 / ISO 5752 Series 20
Tiêu chuẩn thiết kế	EN 593, ISO 7005-1, EN 1092-1
Phủ chống ăn mòn	Sơn Epoxy tĩnh điện ≥ 300 micron (FBE)
Tín hiệu giám sát	Công tắc hành trình khô, kết nối tủ điều khiển

📊 Bảng Kích Thước Cơ Khí – Van Bướm Tay Quay Tín Hiệu Điện ARV ABFS650

Model	Kích thước DN (mm)	Áp suất làm việc (bar)	Áp suất thử thân (bar)	Áp suất thử ghế (bar)	Kích thước A (mm)	B (mm)	C (mm)	Do (mm)	G (mm)	L (mm)	Số lỗ & đường kính bulong
ABFS650-50	50	16	24	17.6	108	43	34	63	110	38	4 x Ø14 mm
ABFS650-65	65	16	24	17.6	112	46	34	73	120	38	4 x Ø14 mm
ABFS650-80	80	16	24	17.6	114	46	34	89	130	38	4 x Ø14 mm
ABFS650-100	100	16	24	17.6	127	52	34	110	150	38	4 x Ø19 mm
ABFS650-125	125	16	24	17.6	176	107	56	123	180	59	4 x Ø19 mm
ABFS650-150	150	16	24	17.6	190	113	56	141	190	59	4 x Ø22 mm
ABFS650-200	200	16	24	17.6	208	120	56	175	210	59	4 x Ø22 mm
ABFS650-250	250	16	24	17.6	226	127	56	215	240	59	4 x Ø22 mm
ABFS650-300	300	16	24	17.6	241	140	56	255	270	59	4 x Ø22 mm

🔍 Chú Giải Các Ký Hiệu
- A: Đường kính ngoài thân van
- B: Bề dày thân van (thân wafer)
- C: Khoảng cách từ trục van đến tay quay
- Do: Đường kính trong – giúp xác định lưu lượng chảy
- G: Đường kính ngoài mặt bích liên kết
- L: Chiều cao tổng thể van
- Số lỗ bulong: Theo tiêu chuẩn mặt bích (EN1092-1 hoặc tương đương)

Van bướm tay quay tín hiệu điện ARV ABFS650 1

🧱 Vật Liệu Cấu Tạo – Độ Bền & Chống Ăn Mòn Cao

Bộ phận	Vật liệu	Đặc tính nổi bật
Thân van (Body)	Gang cầu (Ductile Iron)	Bền cơ học, phủ epoxy dày chống ăn mòn
Đĩa van (Disc)	Gang cầu bọc EPDM	Độ kín cao, tăng tuổi thọ và giảm tổn thất áp
Trục (Drive Shaft)	Inox SS304	Chống gỉ sét, độ bền cơ học cao
Bạc trục (Bearing)	PTFE	Ma sát thấp, tuổi thọ cao trong môi trường hóa chất nhẹ
Gioăng làm kín (O-ring)	EPDM	Đàn hồi tốt, kín nước hoàn toàn
Hộp tín hiệu (Signal Box)	Gang/nhôm phủ epoxy	Bền, chịu va đập, môi trường ngoài trời

✅ Ưu Điểm Kỹ Thuật Nổi Bật
🔧 Vận hành nhẹ nhàng: Tay quay trợ lực hộp số giảm mô-men xoắn cần thiết.
🔒 Độ kín hoàn toàn 100%, không cần đệm mặt bích nhờ thiết kế tích hợp O-ring.
🔍 Hiển thị trạng thái trực tiếp & từ xa thông qua công tắc tín hiệu điện.
🧰 Lắp đặt dễ dàng: chuẩn wafer, không chiếm nhiều không gian.
🧲 Sơn phủ epoxy kháng ăn mòn cao, phù hợp môi trường nước thải, biển, hóa chất nhẹ.

🔌 Tích Hợp Tín Hiệu Giám Sát – An Toàn & Hiệu Quả
- Công tắc hành trình (limit switch) tích hợp sẵn – dễ kết nối tủ báo cháy (FACP), BMS, SCADA.
- Báo trạng thái mở/đóng trực tiếp bằng tín hiệu điện áp hoặc tiếp điểm khô.
- Phù hợp làm van vùng (zone valve) trong hệ thống PCCC có yêu cầu giám sát tín hiệu liên tục.

🏭 Ứng Dụng Tiêu Biểu

Ngành	Ứng dụng
Hệ thống PCCC	Van khóa vùng có tín hiệu báo về tủ trung tâm
Tòa nhà cao tầng	Kết nối hệ thống BMS quản lý trạng thái đóng/mở
Trạm xử lý nước thải	Điều tiết lưu lượng & cảnh báo vị trí van
Nhà máy – công nghiệp	Điều khiển giám sát dòng chảy nước, dầu nhẹ
Hệ thống làm mát (HVAC)	Giám sát dòng nước lạnh, nước nóng trung tâm

🔄 Tuỳ Chọn Nâng Cấp
- Hộp tín hiệu điện có thể thay bằng tín hiệu analog 4–20mA, RS485/Modbus RTU
- Tùy chọn truyền động điện hoặc khí nén thay cho tay quay hộp số
- Đĩa van có thể nâng cấp thành Inox 316 hoặc Bronze cho môi trường ăn mòn mạnh
- Lớp phủ FBE hoặc Rilsan, chống mài mòn trong môi trường hóa chất hoặc nước biển

📌 Kết Luận
ARV ABFS650-80 là van điều khiển chất lượng cao, kết hợp giữa vận hành bằng tay quay hộp số và giám sát trạng thái điện, đặc biệt phù hợp với các hệ thống PCCC, nhà máy thông minh, hệ thống cấp thoát nước. Thiết kế chắc chắn, khả năng vận hành ổn định, dễ tích hợp giám sát khiến sản phẩm này trở thành lựa chọn tin cậy, lâu dài và hiệu quả kinh tế.
