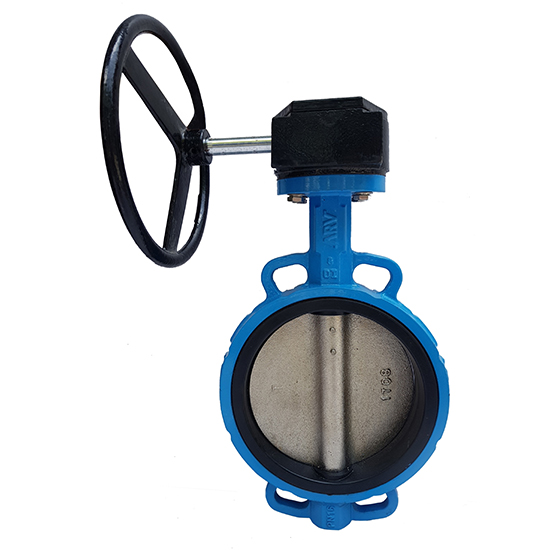

Van bướm tay quay DN250 ARV ABF600B-250

Tình trạng:

Viết đánh giá

ARV ABF600B-250 là dòng van bướm tay quay dạng wafer (lắp kẹp giữa hai mặt bích), được thiết kế chuyên biệt cho các hệ thống cần điều tiết dòng chảy với độ chính xác cao, độ kín tuyệt đối và tuổi thọ bền bỉ. Van sử dụng cơ cấu tay quay hộp số (gearbox), giúp người vận hành điều khiển dễ dàng ngay cả trong môi trường áp lực cao.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Van bướm tay gạt DN50 ARV ABF600, ABF600, Van bướm tay quay DN150 ARV ABF600B, ABF600B-150, van công nghiệp, đại lý van ARV tại Việt Nam, van bướm, van bướm tay quay, van bướm wafer, van bướm ARV, van bướm PN10, van bướm PN16, thiết bị cấp thoát nước, van bướm tay quay ARV, van bướm wafer ARV, van bướm gang dẻo, van bướm tay quay hộp số, van bướm PN10/PN16, van bướm nước, van bướm EPDM, van bướm chất lượng cao, giá van bướm ARV, van bướm tay quay ARV dạng wafer DN150, van bướm ARV PN16 thân gang đĩa inox, báo giá van bướm tay quay ARV, mua van bướm ARV ở đâu, thông số kỹ thuật van bướm ARV PN10, cấu tạo van bướm tay quay ARV2, ứng dụng van bướm ARV cấp nước, van bướm cho hệ thống PCCC, van bướm chịu nhiệt độ cao

Van Bướm Tay Quay DN250 ARV ABF600B-250: Đóng mở nhẹ – Kín nước tuyệt đối – Lắp đặt linh hoạt

🛠️ Tổng Quan Sản Phẩm
Van bướm tay quay DN250 ARV ABF600B-250 là dòng van wafer điều khiển bằng tay quay có hộp số (gearbox), thiết kế chuyên dụng để điều tiết hoặc ngắt dòng lưu chất trong đường ống kích thước lớn. Được sản xuất theo tiêu chuẩn BS5155 / EN 593 / API 609, van phù hợp lắp đặt trong hệ thống cấp nước, xử lý nước thải, PCCC và HVAC.

⚙️ Thông Số Kỹ Thuật

Thông số	Giá trị
Model	ARV ABF600B-250
Kích thước danh nghĩa	DN250 (Ø250 mm)
Kiểu kết nối	Wafer – kẹp giữa hai mặt bích
Áp suất làm việc	PN10 / PN16
Nhiệt độ vận hành	–45°C đến +120°C (EPDM), tới +200°C (Viton)
Môi chất phù hợp	Nước sạch, nước thải, khí, nước biển, hóa chất nhẹ
Tiêu chuẩn thiết kế	BS5155, EN 593, API 609
Tiêu chuẩn khoan mặt bích	DIN, BS, ANSI, JIS

📐 📐 Kích Thước Chi Tiết – Van Bướm Tay Quay ARV ABF600B (PN10/PN16)

DN	A	B	C	D (PN10)	D1 (PN16)	E	F	G	n–ØP (PN10)	n–ØP (PN16)	H1	L	L1	X1
50	141	61	56	125	125	11	70	90	4 × Ø19	4 × Ø19	134	43	145	62
65	153	61	56	145	145	11	70	90	4 × Ø19	4 × Ø19	134	46	145	62
80	163	61	56	160	160	11	70	90	8 × Ø19	8 × Ø19	134	46	145	62
100	179	106	56	180	180	11	70	90	8 × Ø19	8 × Ø19	134	52	145	62
125	193	93	60	210	210	11	70	90	8 × Ø19	8 × Ø19	134	56	145	62
150	203	93	60	240	240	14	70	90	8 × Ø23	8 × Ø23	134	56	145	62
200	247	174	71	295	295	18	102	132	8 × Ø23	12 × Ø23	162	60	215	71
250	261	214	75	350	355	22	122	132	12 × Ø23	12 × Ø28	185	68	215	71
300	284	253	75	400	410	22	122	132	12 × Ø23	12 × Ø28	215	78	216	71

🧩 Chú Giải Các Ký Hiệu
- A, B, C: Kích thước tổng thể của thân van
- D, D1: Đường kính mặt bích tiêu chuẩn PN10 / PN16
- E, F, G: Kích thước lắp đặt lỗ bu-lông
- n–ØP: Số lượng và đường kính lỗ bu-lông
- H1: Chiều cao từ tâm trục đến đỉnh
- L: Chiều dài thân van
- L1: Tổng chiều dài bao gồm hộp số tay quay
- X1: Khoảng cách từ trục điều khiển đến đáy
🧩 Face-to-face: Chuẩn ISO 5752 – Series 20 (short pattern)

🧱 Cấu Tạo Vật Liệu – Bền bỉ & linh hoạt môi trường

Bộ phận	Vật liệu chế tạo	Đặc tính
Thân van (Body)	Gang cầu GGG50 sơn epoxy	Cứng vững, chống ăn mòn
Đĩa van (Disc)	Gang cầu phủ epoxy / Inox 304 / Nhôm Bronze	Phù hợp nước, hóa chất nhẹ, môi trường ăn mòn
Gioăng làm kín (Seat)	EPDM hoặc tùy chọn NBR / Viton	Độ kín cao, chống lão hóa
Trục trên/dưới	Inox 410 (tùy chọn Inox 304)	Chống mài mòn, chống rỉ
Bạc trục (Bush)	PTFE (Teflon)	Ma sát thấp, bền nhiệt
Vòng đệm trục (O-ring)	NBR	Kín tuyệt đối tại vị trí trục
Hộp số (Gearbox)	Gang đúc nhôm / thép phủ sơn epoxy	Truyền động nhẹ, không rỉ sét

✅ Tính Năng Vượt Trội
🔄 Vận hành nhẹ nhàng và chính xác nhờ hộp số giảm lực.
🔒 Độ kín tuyệt đối nhờ vòng seat EPDM ép sát toàn chu vi đĩa.
⚙️ Thiết kế wafer mỏng, dễ lắp đặt giữa hai mặt bích, tiết kiệm không gian.
🔧 Tương thích đa tiêu chuẩn, thuận tiện thi công mới hoặc thay thế trong hệ thống sẵn có.
🧲 Bền trong môi trường ăn mòn nhẹ, phủ epoxy ≥ 250 µm toàn thân.

📌 Ứng Dụng Thực Tế

Lĩnh vực	Ứng dụng cụ thể
Cấp nước và xử lý nước	Van khóa tuyến DN250, van điều tiết chính
PCCC – công nghiệp	Van chặn trục chính, van đầu hệ sprinkler
Nhà máy, khu công nghiệp	Hệ thống phân phối nước, điều tiết chất lỏng nhẹ
HVAC	Điều tiết nước lạnh, nóng trong hệ chiller, cooling
Ngành thủy lợi – thoát nước	Trạm bơm nước lớn, kênh dẫn nước

🔄 Tùy Chọn Mở Rộng
- Vật liệu đĩa: Inox 316 hoặc nhôm bronze dùng cho hóa chất ăn mòn mạnh
- Gioăng Viton: dùng cho nhiệt độ cao và hóa chất đặc biệt
- Bộ điều khiển: Có thể gắn thêm động cơ điện hoặc bộ truyền động khí nén
- Sơn phủ epoxy kháng hóa chất đặc biệt (Fusion Bonded Epoxy) theo yêu cầu

📞 Tư Vấn Kỹ Thuật & Báo Giá
Bạn cần báo giá hoặc hỗ trợ lựa chọn van phù hợp cho dự án?
Chúng tôi cung cấp trọn bộ giải pháp từ tư vấn – cung cấp – đến hồ sơ CO/CQ:
✔️ Tư vấn đúng chuẩn theo hệ thống
✔️ Hỗ trợ bản vẽ kỹ thuật, thông số 2D/3D
✔️ Giao hàng toàn quốc, chứng chỉ đầy đủ
🌐 Website: https://tanthekimsafety.com
📧 Email: tanthekim@gmail.com
📞 Hotline: 09012.124.679

Thông số kỷ thuật: Thông số kỹ thuật của của van bướm tay quay ARV ABF600B
- Mã sản phẩm : ABF600B-250
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Kích thước: DN250
- Chất liệu: Gang GGG50
- Áp lực: PN16
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn mặt bích: ISO 7005-1 EN1092-1
- Tiêu chuẩn thiết kế: BS 5155
- Nhiệt độ làm việc: 0~80ºC
- Môi trường sử dụng: Nước, nước thải, nước biển và các chất lỏng khác
