Tối ưu giám sát vùng – Linh hoạt cấu hình – An toàn tuyệt đối

🧠 Tổng quan sản phẩm

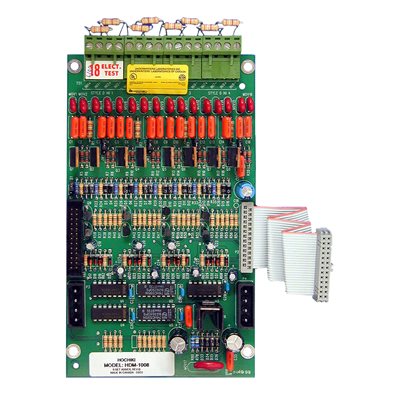

Hochiki HDM-1008 là mô-đun mở rộng vùng kích hoạt (Initiating Circuit Module) cho tủ trung tâm báo cháy HCP-1000, cho phép mở rộng thêm tối đa 8 vùng đầu vào Class B hoặc 4 vùng đầu vào Class A. Mỗi vùng có thể được lập trình linh hoạt để sử dụng cho giám sát báo cháy (Alarm), giám sát thiết bị (Supervisory), giám sát dòng nước (Waterflow) hoặc phát hiện lỗi (Trouble).
Với thiết kế nhỏ gọn, bảo trì thuận tiện, giám sát từng vùng độc lập và tiêu chuẩn an toàn cao, HDM-1008 là lựa chọn lý tưởng để mở rộng khả năng giám sát vùng đầu vào trong hệ thống báo cháy thông thường.

⚙️ Tính năng nổi bật

Tính năng	Chi tiết kỹ thuật
8 vùng Class B hoặc 4 vùng Class A	Linh hoạt tùy chọn kiểu đấu dây theo thiết kế hệ thống
Đa chức năng vùng	Mỗi vùng có thể lập trình để hoạt động ở chế độ: Alarm, Supervisory, Waterflow hoặc Trouble
Giám sát và báo lỗi từng vùng riêng biệt	Mỗi vùng có đèn LED hai màu hiển thị trạng thái Báo động/Sự cố
Giao diện lắp đặt thân thiện	Có khe gắn nhãn mô tả từng vùng và terminal rời giúp đấu nối nhanh gọn
Bảo vệ quá áp và nhiễu điện	Mọi mạch đều được bảo vệ chống xung sét, chống nhiễu
Nguồn cấp và giám sát chuẩn UL	Toàn bộ mạch đều giới hạn nguồn và phù hợp sử dụng cáp loại FPL/FPLR/FPLP

📐 Thông số kỹ thuật chi tiết

Thông số	Giá trị kỹ thuật
Mã sản phẩm	HDM-1008
Số vùng đầu vào	8 vùng Class B hoặc 4 vùng Class A
Ứng dụng vùng	Alarm, Supervisory, Waterflow, Trouble
Điện áp hoạt động	22 VDC (từ tủ HCP-1000)
Dòng tiêu thụ chờ	3 mA
Dòng tiêu thụ báo động	50 mA
Ngưỡng kích hoạt báo động	21 mA
Điện trở cuối đường (EOL)	3.9K Ohm ±5%, ½ W (UL-listed)
Dây dẫn sử dụng	Cáp nguồn giới hạn: FPL/FPLR/FPLP
Trở kháng vòng tối đa	100 Ohm (50 Ohm mỗi bên)
Gắn lắp	Lắp vào khung tủ trung tâm HCP-1000
Chứng nhận	UL (S6468), CSFM #7165-0410:154

🛠️ Ứng dụng thực tế
- Giám sát đầu báo khói, nhiệt, nút nhấn khẩn, công tắc dòng nước, công tắc van giám sát,...
- Tăng số lượng vùng giám sát độc lập trong hệ thống HCP-1000 mà không cần mở rộng tủ mới
- Tích hợp tín hiệu từ thiết bị phụ như hệ thống sprinkler, BMS hoặc các tủ phụ khẩn cấp
- Lý tưởng cho các công trình vừa và lớn cần giám sát vùng độc lập theo chức năng cụ thể

✅ Lợi ích khi sử dụng Hochiki HDM-1008
- Tiết kiệm không gian – tăng vùng giám sát chỉ bằng 1 mô-đun nhỏ gọn
- Dễ dàng bảo trì và đấu nối nhờ terminal rời và nhãn mô tả vùng trực quan
- Giám sát chính xác từng loại tín hiệu (Alarm, Supervisory, Waterflow)
- Tối ưu chi phí mở rộng cho các dự án nâng cấp hệ thống báo cháy thường

📌 Hướng dẫn kỹ thuật khi lắp đặt
- Chỉ sử dụng điện trở EOL 3.9K Ohm ±5% UL-listed để đảm bảo tín hiệu giám sát chính xác
- Các vùng trong cùng một mô-đun phải đồng nhất kiểu đấu dây (hoặc Class B, hoặc Class A)
- Cần đảm bảo trở kháng vòng ≤ 100 Ohm, không kéo dây quá xa
- Dán nhãn vùng và cấu hình logic chức năng vùng đúng sơ đồ thiết kế ban đầu
