Van bướm tay gạt DN80 ARV ABF600-80

Tình trạng:

Viết đánh giá

Van bướm tay gạt DN80 ARV ABF600-80 thuộc dòng van wafer tiêu chuẩn PN16, vận hành bằng tay gạt (quarter-turn), giúp đóng/mở hoặc điều tiết dòng chảy nhanh chóng và chính xác. Sản phẩm được thiết kế với chất liệu gang cầu GGG50, trục inox và gioăng làm kín EPDM hoặc NBR – phù hợp với nhiều loại môi trường và hệ thống công nghiệp.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: van bướm DN80 tay gạt, van bướm ARV ABF600-80, van bướm wafer điều khiển cơ, butterfly valve DN80 PN16, van điều tiết nước DN80, van bướm gang cầu DN80, ARV butterfly valve EPDM, Van bướm tay gạt DN80 ARV ABF600-80, ABF600-80

🌀 Van Bướm Tay Gạt DN80 ARV ABF600-80 – Giải Pháp Điều Tiết Dòng Chảy Hiệu Quả Cho Hệ Thống Ống Trung Áp

ARV ABF600-80 là dòng van bướm kiểu wafer, điều khiển bằng tay gạt, có đường kính danh định DN80, được thiết kế theo tiêu chuẩn Châu Âu nghiêm ngặt. Với thân van gang cầu GJS-500, đĩa cùng chất liệu, trục thép không gỉ và đệm kín EPDM hoặc NBR, van này phù hợp với hệ thống nước, HVAC, xử lý nước thải, PCCC, và các ứng dụng công nghiệp nhẹ khác.

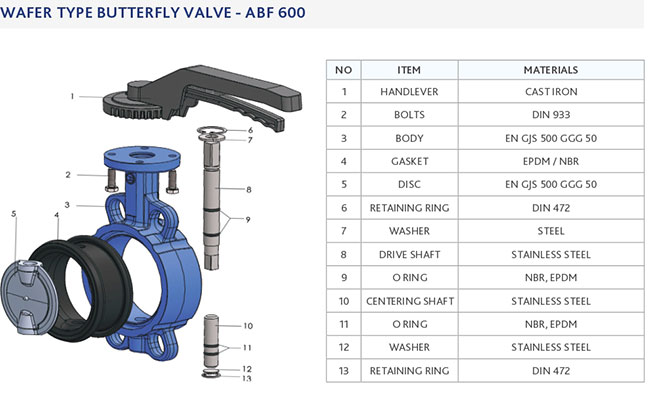

🔧 Cấu Tạo Kỹ Thuật & Vật Liệu Chuyên Dụng

Bộ phận	Vật liệu	Tiêu chuẩn
Thân van (Body)	Gang cầu EN-GJS-500 (GCG50)	EN 1563
Đĩa van (Disc)	Gang cầu EN-GJS-500 (GCG50) phủ epoxy	EN 1563
Trục (Stem)	Thép không gỉ Inox 304 / 316	ASTM A182
Đệm kín (Seat)	EPDM hoặc NBR	ISO 4633
Lớp phủ	Epoxy tĩnh điện (FBE)	Độ dày tùy chỉnh
Nhiệt độ vận hành tối đa	80°C	Phù hợp nước, khí, chất lỏng trung tính

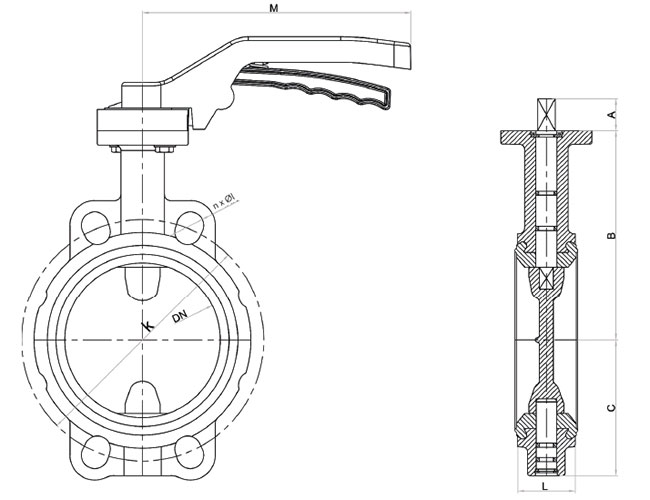

📐 Thông số kích thước chi tiết cho Van bướm tay gạt ARV ABF600
Bảng dưới đây cung cấp các thông số kích thước cụ thể (tính bằng milimet - mm) cho từng model (theo Đường kính danh nghĩa DN) của dòng Van bướm tay gạt ARV ABF600:

Model	DN (mm)	A (mm)	B (mm)	C (mm)	k (mm)	n x Øl	M (mm)	L (mm)
ABF600-50	50	32	126	80	125	4 x 19	190	43
ABF600-65	65	32	139	85	145	4 x 19	190	46
ABF600-80	80	32	157	95	160	4 x 19	230	46
ABF600-100	100	32	167	114	180	4 x 19	255	52
ABF600-125	125	32	180	127	210	4 x 19	255	56
ABF600-150	150	32	203	139	240	4 x 23	255	56
ABF600-200	200	45	228	175	295	4 x 23	355	60

Giải thích các cột:
- Model: Mã sản phẩm cụ thể cho từng kích thước van.
- DN (mm): Đường kính danh nghĩa của van tính bằng milimet.
- A (mm): Chiều dày của thân van (khoảng cách giữa hai mặt bích khi lắp đặt).
- B (mm): Chiều dài của phần tay gạt/cần điều khiển (khi tay gạt ở vị trí đóng hoặc mở).
- C (mm): Khoảng cách từ tâm van đến điểm cao nhất của tay gạt hoặc cơ cấu điều khiển (khi van được lắp đặt).
- k (mm): Đường kính vòng tâm lỗ bắt bu lông trên mặt bích.
- n x Øl:
+ n: Số lượng lỗ bắt bu lông trên mặt bích.
+ Øl: Đường kính của mỗi lỗ bắt bu lông.
- M (mm): Chiều rộng tổng thể của van bao gồm cả tay gạt ở vị trí ngang (ước tính).
- L (mm): Chiều sâu của van từ mặt bích này sang mặt bích kia.
Các thông số này rất quan trọng để kỹ sư và thợ lắp đặt có thể chọn đúng kích thước van, thiết kế hệ thống đường ống và đảm bảo tính tương thích với các mặt bích hiện có.

🔍 Tiêu Chuẩn Sản Xuất

Hạng mục	Tiêu chuẩn
Thiết kế	EN 593, BS 5155
Kết nối	Wafer Type ISO 7005-1, EN 1092-1
Khoảng cách mặt bích (Face to Face)	EN 558, ISO 5752
Đánh dấu (Marking)	EN 19
Thử áp lực	EN 12266-1
Bảo vệ ăn mòn	Sơn epoxy tĩnh điện trong & ngoài

💧 Áp Suất Làm Việc & Thử Nghiệm

Thông số	Giá trị (Bar)
Áp suất làm việc tối đa	16 bar
Thử kín thân (Body/Shell Test)	24 bar
Thử kín đệm (Seat Test)	17.6 bar

Tất cả các van đều được kiểm nghiệm thủy lực 100% tại nhà máy ARV theo tiêu chuẩn EN 12266-1.

⚙️ Tính Năng Nổi Bật
- Vận hành đóng/mở nhanh bằng tay gạt: Góc quay 90° linh hoạt, có khấc cố định ở nhiều vị trí.
- Thiết kế wafer tiết kiệm không gian: Lắp đặt trực tiếp giữa hai mặt bích PN16.
- Tổn thất áp thấp: Nhờ thiết kế trục đôi (double shaft) giúp giảm cản dòng.
- Chống ăn mòn vượt trội: Phủ epoxy cả bên trong và bên ngoài bằng công nghệ sơn tĩnh điện cao cấp.
- Vật liệu đa dạng và thay thế dễ dàng: Cho phép thay seat/đĩa phù hợp với từng loại môi chất (nước, hóa chất nhẹ...).
- Chi phí tối ưu – độ tin cậy cao: Thích hợp với dự án quy mô vừa và lớn.

🧰 Ứng Dụng Thực Tế
💧 Hệ thống cấp nước – xử lý nước thải
🔥 Hệ thống chữa cháy vách tường, sprinkler
❄️ Hệ HVAC: điều hòa không khí, thông gió
🏭 Công nghiệp nhẹ, khu công nghiệp
⚙️ Trạm bơm nước, trạm xử lý
🌊 Ứng dụng nước biển / nước muối nhẹ (khi dùng đĩa inox hoặc phủ đặc biệt)

📌 Tổng Kết
Van bướm tay gạt DN80 ARV ABF600-80 là lựa chọn tối ưu cho các hệ thống yêu cầu vận hành linh hoạt, độ kín cao và độ bền vượt trội. Thiết kế đạt chuẩn quốc tế, dễ lắp đặt, vật liệu cao cấp, khả năng chống ăn mòn tốt – tất cả tạo nên một sản phẩm chất lượng cao, đáng tin cậy cho mọi hệ thống dẫn lưu chất.
