Van Một Chiều Dạng Bướm DN50 – DN600 ARV PN10/16 – Giải Pháp Kiểm Soát Dòng Chảy Ngược Hiệu Quả Cho Hệ Thống Đường Ống Áp Lực Cao

📘 Giới Thiệu Chung

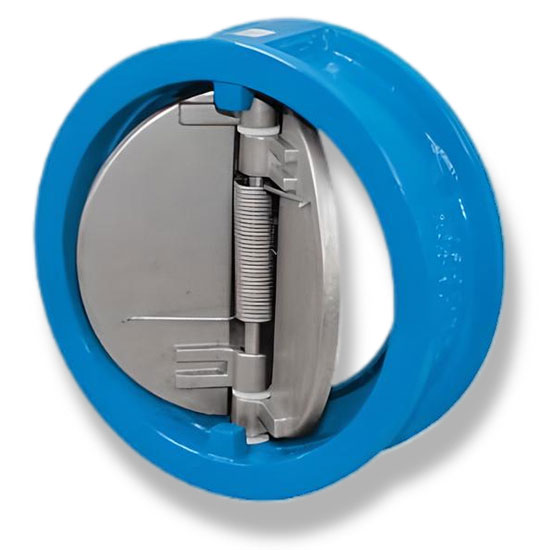

Van một chiều dạng bướm ARV PN10/16 là dòng van kiểm tra hai cánh (dual-plate check valve) thiết kế dạng wafer – phù hợp lắp đặt giữa hai mặt bích trong hệ thống ống dẫn chất lỏng hoặc khí. Van tự động đóng mở nhờ chênh lệch áp suất, cho phép dòng chảy chỉ theo một chiều, và ngăn hoàn toàn hiện tượng chảy ngược, bảo vệ thiết bị và duy trì áp lực hệ thống.

⚙️ Thông Số Kỹ Thuật Cơ Bản

Hạng mục	Giá trị / Tiêu chuẩn
Kích cỡ danh định (DN)	DN50 – DN600
Áp suất danh định (PN)	PN10 / PN16
Tiêu chuẩn thiết kế	API 594 (Wafer Type Check Valve – Dual Plate)
Chiều dài lắp đặt (Face-to-Face)	API 594
Tiêu chuẩn kiểm tra	API 598 – kiểm tra độ kín, thử áp lực thân và seat
Tiêu chuẩn lắp bích	Lắp vừa DIN, ANSI, BS hoặc JIS tương ứng Class 125/150
Dải nhiệt độ hoạt động	-10°C đến +120°C (phụ thuộc vật liệu đệm kín)
Ứng dụng chất lỏng	Nước sạch, nước thải, dầu nhẹ, khí nén, hóa chất trung tính

🧱 Cấu Tạo Kỹ Thuật & Vật Liệu Chi Tiết

STT	Bộ phận	Vật liệu sử dụng	Tiêu chuẩn vật liệu
1	Thân van (Body)	GG25 / GJL250, GGG50 / GJS500, A536-65-45-12, CF8, CF8M (Inox 304/316)	DIN 1691 / ASTM A536 / A351
2	Cánh van (Plate)	GGG50 / A536-65-45-12 / Inox CF8, CF8M	DIN 1693 / ASTM A351
3	Đệm kín (Seat)	EPDM / NBR / Teflon / Neoprene / Viton	ISO 4633
4	Bu lông khóa (Eye bolt)	Thép các bon C45E / 1045	EN 10083-2 / ASTM A29
5	Trục (Shaft)	Inox 304, Inox 316 hoặc Monel K500 (chống ăn mòn cao)	ASTM A182 / Monel 400
6	Lò xo (Spring)	Inox 304 / 316 (chịu lực và ăn mòn)	ASTM A182
7	Vòng đệm (Washer)	PTFE (chịu nhiệt, kháng hóa chất)	ASTM D1457
8	Packing (đệm kín trục)	NBR / EPDM / Viton – Tùy theo môi trường sử dụng	ISO 4633
9	Vít điều chỉnh	Inox 316	ASTM A276

💡 Lựa chọn vật liệu nên căn cứ vào môi trường làm việc như: nước sạch, nước thải, dầu nhẹ, hóa chất, nước biển, khí nén, v.v.

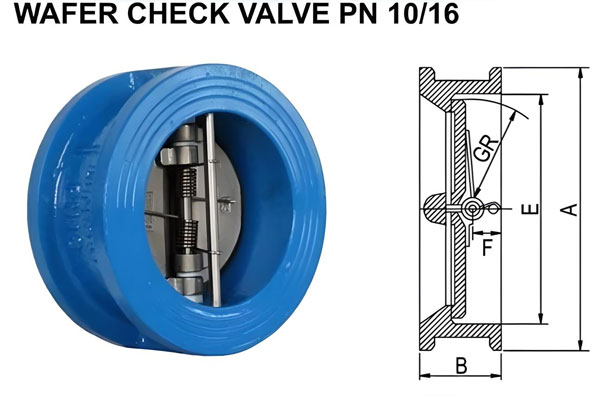

📏 Bảng Kích Thước Cơ Khí chi tiết (mm & kg) của Van Một Chiều Dạng Bướm (Wafer Check Valve) ARV PN10/16 – dùng cho cả tiêu chuẩn mặt bích PN10 và PN16:

DN	A (ANSI)	B (PN10)	B (PN16)	E (Face-to-Face)	F (PN10)	F (PN16)	Trọng lượng (GR) kg
50	102	54	60	65	25	31	29.2
65	121	60	67	78	29	36	36.1
80	133	67	73	94	28	34	43.4
100	154	67	76	117	27	31	54.7
125	193	83	94	145	38	38	67.7
150	219	95	108	145	43	46	78.6
200	276	127	127	222	66	66	104.4
250	336	146	146	276	71	76	128.1
300	406	181	181	328	102	102	156.7
350	448	184	184	375	89	89	179.9
400	511	191	191	416	92	92	194.5
450	546	203	203	467	99	99	222.7
500	603	213	219	514	105	105	242.8
600	675	222	222	616	107	107	289.5

Chú thích:
- A (ANSI): Kích thước đường kính ngoài theo tiêu chuẩn ANSI.
- B (PN10 / PN16): Khoảng cách từ mặt bích đến trục van tương ứng với từng tiêu chuẩn áp suất.
- E: Chiều dài tổng thể (Face-to-Face) – tuân theo tiêu chuẩn API 594.
- F: Đường kính vòng đệm bích (gasket face diameter).
- GR: Trọng lượng ước tính van (bao gồm thân, đĩa, lò xo…).

✅ Tính Năng Nổi Bật & Lợi Thế Vượt Trội
🔒 Chống dòng chảy ngược tuyệt đối – Hai cánh van dạng lò xo kép đóng nhanh, giảm thiểu tối đa hiện tượng búa nước (water hammer).
⚙️ Hoạt động không cần điều khiển – Van tự đóng/mở theo chênh áp, không cần motor, khí nén hay cơ cấu hỗ trợ.
📏 Thiết kế wafer mỏng gọn – Tiết kiệm tối đa không gian lắp đặt, không cần mặt bích đi kèm, lý tưởng cho không gian hẹp.
🔩 Dễ bảo trì và thay thế – Cấu trúc đơn giản, dễ tháo lắp từng bộ phận, thay seat hoặc spring nếu cần.
🔁 Lắp đặt linh hoạt – Tương thích với nhiều tiêu chuẩn mặt bích (DIN, ANSI, BS, JIS). Có thể lắp theo chiều ngang, dọc hoặc chéo.
🌊 Khả năng kháng hóa chất cao – Nhờ vật liệu seat đa dạng (EPDM, Viton, Teflon, Neoprene), sử dụng được cả cho nước biển, hóa chất trung tính, dầu.

🏭 Ứng Dụng Thực Tế
🔧 Hệ thống cấp nước và xử lý nước thải
🏭 Nhà máy hóa chất nhẹ, thực phẩm, đồ uống
🚒 Hệ thống PCCC sprinkler & hydrant
❄️ Hệ thống HVAC công nghiệp
🛢 Hệ thống dầu nhẹ, khí nén
🚢 Ứng dụng hàng hải, tàu biển (vật liệu phù hợp)

🔚 Kết Luận
Van một chiều dạng bướm ARV PN10/16 là giải pháp tối ưu để kiểm soát dòng chảy ngược với hiệu suất vận hành cao, bảo trì thấp, và khả năng thích ứng linh hoạt với nhiều loại môi trường làm việc. Sản phẩm không chỉ đảm bảo tuổi thọ lâu dài mà còn giúp giảm chi phí vận hành và đầu tư hệ thống đáng kể cho chủ đầu tư và nhà thầu.
