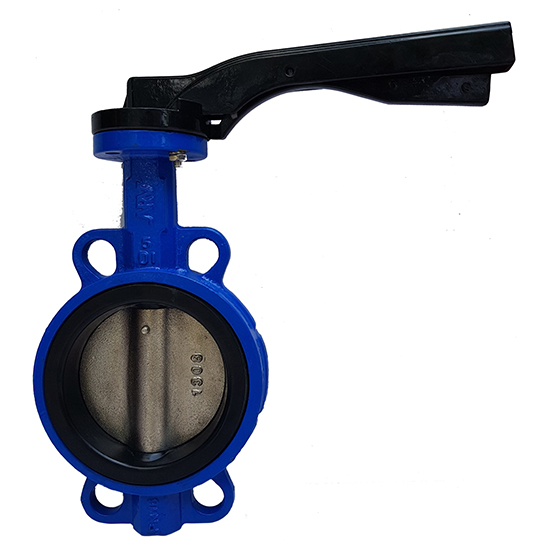

Van bướm tay gạt DN50 ARV ABF600-50
Tình trạng:
Van bướm tay gạt DN50 ARV ABF600 là một giải pháp điều tiết dòng chảy hiệu quả, nhỏ gọn và linh hoạt, thường được sử dụng rộng rãi trong các hệ thống cấp thoát nước, HVAC, phòng cháy chữa cháy và xử lý nước thải.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Van Bướm Tay Gạt DN50 ARV ABF600 – Giải Pháp Điều Khiển Dòng Chảy Chính Xác Cho Hệ Thống Công Nghiệp & Dân Dụng
Van bướm tay gạt DN50 ARV ABF600-S50 là dòng van điều khiển dòng chảy bằng tay gạt cơ khí, có thiết kế dạng wafer, chuyên dùng trong các hệ thống cấp thoát nước, xử lý nước, HVAC, PCCC và các ngành công nghiệp nhẹ. Với khả năng đóng/mở nhanh, vận hành mượt mà, cùng thiết kế gọn nhẹ và độ bền cơ học cao, đây là giải pháp hiệu quả – kinh tế cho những hệ thống cần kiểm soát dòng chất lỏng ổn định trong giới hạn áp suất trung bình.🛠️ Cấu Tạo & Vật Liệu Sản Xuất – Tiêu Chuẩn Châu Âu
| Thành phần | Vật liệu cấu tạo | Tiêu chuẩn kỹ thuật |
| Thân van (Body) | Gang cầu EN-GJS-500 (GCG50) | EN 1563 |
| Đĩa van (Disc) | Gang cầu GGG50 phủ sơn Epoxy | EN-GJS 500-7 |
| Trục van (Drive Shaft) | Thép không gỉ Inox 304/316 | ASTM A182 |
| Vòng đệm kín (Seat/Gasket) | EPDM hoặc NBR | ISO 4633 |
| Tay gạt (Handlever) | Gang xám – Đúc nguyên khối | DIN tiêu chuẩn |
| Vòng đệm (O-Ring) | EPDM / NBR | ISO 4633 |
| Chốt, bu lông | Inox / Thép mạ kẽm | DIN 933, DIN 472 |
- EPDM: chịu được nước nóng, nước thải, nước sinh hoạt.
- NBR: phù hợp với dầu nhẹ, khí nén và một số hóa chất trung tính.
- Inox 316: tùy chọn nâng cấp để tăng cường khả năng chống ăn mòn hóa học, đặc biệt trong môi trường khắt khe.
📐 Thông số kích thước chi tiết cho Van bướm tay gạt ARV ABF600
Bảng dưới đây cung cấp các thông số kích thước cụ thể (tính bằng milimet - mm) cho từng model (theo Đường kính danh nghĩa DN) của dòng Van bướm tay gạt ARV ABF600:
| Model | DN (mm) | A (mm) | B (mm) | C (mm) | k (mm) | n x Øl | M (mm) | L (mm) |
| ABF600-50 | 50 | 32 | 126 | 80 | 125 | 4 x 19 | 190 | 43 |
| ABF600-65 | 65 | 32 | 139 | 85 | 145 | 4 x 19 | 190 | 46 |
| ABF600-80 | 80 | 32 | 157 | 95 | 160 | 4 x 19 | 230 | 46 |
| ABF600-100 | 100 | 32 | 167 | 114 | 180 | 4 x 19 | 255 | 52 |
| ABF600-125 | 125 | 32 | 180 | 127 | 210 | 4 x 19 | 255 | 56 |
| ABF600-150 | 150 | 32 | 203 | 139 | 240 | 4 x 23 | 255 | 56 |
| ABF600-200 | 200 | 45 | 228 | 175 | 295 | 4 x 23 | 355 | 60 |
- Model: Mã sản phẩm cụ thể cho từng kích thước van.
- DN (mm): Đường kính danh nghĩa của van tính bằng milimet.
- A (mm): Chiều dày của thân van (khoảng cách giữa hai mặt bích khi lắp đặt).
- B (mm): Chiều dài của phần tay gạt/cần điều khiển (khi tay gạt ở vị trí đóng hoặc mở).
- C (mm): Khoảng cách từ tâm van đến điểm cao nhất của tay gạt hoặc cơ cấu điều khiển (khi van được lắp đặt).
- k (mm): Đường kính vòng tâm lỗ bắt bu lông trên mặt bích.
- n x Øl:
+ n: Số lượng lỗ bắt bu lông trên mặt bích.
+ Øl: Đường kính của mỗi lỗ bắt bu lông.
- M (mm): Chiều rộng tổng thể của van bao gồm cả tay gạt ở vị trí ngang (ước tính).
- L (mm): Chiều sâu của van từ mặt bích này sang mặt bích kia.
Các thông số này rất quan trọng để kỹ sư và thợ lắp đặt có thể chọn đúng kích thước van, thiết kế hệ thống đường ống và đảm bảo tính tương thích với các mặt bích hiện có.
💧 Áp Suất Làm Việc & Kiểm Tra
| Thông số | Giá trị (Bar) |
| Áp suất vận hành tối đa (PN) | 16 bar |
| Áp suất thử thân/vỏ (shell test) | 24 bar |
| Áp suất thử độ kín (seat test) | 17.6 bar |
⚙️ Đặc Tính Vận Hành & Cấu Hình
- Cơ chế tay gạt có chốt định vị: cho phép cố định van ở nhiều góc mở (0–90 độ), hỗ trợ chức năng điều tiết dòng.
- Thiết kế wafer (hai mặt bích): tương thích linh hoạt với chuẩn mặt bích PN10/PN16 mà không cần thêm phụ kiện trung gian.
- Lắp đặt đơn giản: van được giữ chặt nhờ lực siết từ bu lông mặt bích – không cần đế đỡ hoặc bulông thân riêng.
- Bảo trì dễ dàng: tháo rời, thay thế đĩa, seat hoặc tay gạt đơn giản trong vòng vài phút.
✅ Ưu Điểm Vượt Trội Của Van Bướm Tay Gạt ARV ABF600-S50
- Độ bền vượt trội nhờ thân và đĩa bằng gang cầu GGG50 có độ bền kéo cao.
- Thiết kế gọn – nhẹ – mạnh, lý tưởng cho lắp đặt trong không gian hẹp hoặc hệ thống treo cao.
- Khả năng chống ăn mòn cao: nhờ lớp phủ epoxy và các tùy chọn vật liệu như Inox/EPDM.
- Vận hành đơn giản, không cần năng lượng ngoài – phù hợp cho cả hệ thống cấp nước tự nhiên hoặc khẩn cấp (PCCC).
- Chi phí tối ưu cho vòng đời sản phẩm – ít hư hỏng, không rò rỉ, ít bảo trì.
🔎 Ứng Dụng Điển Hình
Van bướm DN50 ABF600 là lựa chọn lý tưởng cho:
🌊 Hệ thống cấp nước sạch, xử lý nước thải
🔥 Hệ thống chữa cháy sprinkler / PCCC vách tường
🧯 Trạm bơm công cộng và dân dụng
❄️ Hệ thống HVAC, làm mát và điều hòa không khí trung tâm
🏭 Nhà máy chế biến thực phẩm, nước giải khát, xi mạ
🔧 Hệ thống công nghiệp nhẹ: gas, dầu nhẹ, khí nén
📌 Gợi Ý Lắp Đặt & Bảo Trì
- Lắp giữa hai mặt bích đúng chuẩn PN10/PN16.
- Không vặn quá chặt tay gạt khi thao tác (có chốt định vị để tránh quá tải).
- Đảm bảo đĩa không va đập vào mặt bích trong lần mở đầu tiên.
- Kiểm tra đệm kín định kỳ (mỗi 6–12 tháng), đặc biệt nếu sử dụng với nước có hóa chất hoặc môi trường ngoài trời.
-
Thông số kỷ thuật: Thông số kỹ thuật của của van bướm tay gạt ARV ABF600
- Mã sản phẩm : ABF600-50
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Kích thước: DN50 – DN200
- Chất liệu: Gang GGG50
- Áp lực: PN16
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn mặt bích: ISO 7005-1 EN1092-1
- Tiêu chuẩn thiết kế: BS 5155
- Nhiệt độ làm việc: 0~80ºC
- Môi trường sử dụng: Nước, nước thải, nước biển và các chất lỏng khác
Thông số kỹ thuật
-
Thông số kỷ thuật: Thông số kỹ thuật của của van bướm tay gạt ARV ABF600
- Mã sản phẩm : ABF600-50
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Kích thước: DN50 – DN200
- Chất liệu: Gang GGG50
- Áp lực: PN16
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn mặt bích: ISO 7005-1 EN1092-1
- Tiêu chuẩn thiết kế: BS 5155
- Nhiệt độ làm việc: 0~80ºC
- Môi trường sử dụng: Nước, nước thải, nước biển và các chất lỏng khác
