| Thông số kỹ thuật | Giá trị |

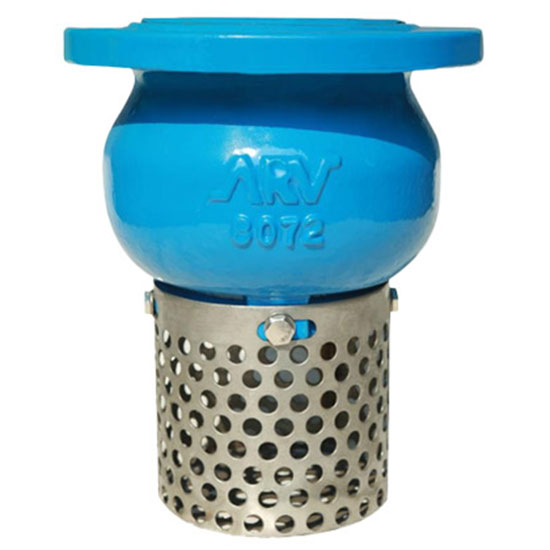

| Model | AFV400-0300 |
| Kích thước danh định (DN) | 300 mm |
| Áp suất làm việc | PN16 |
| Nhiệt độ hoạt động | Tối đa 80°C |
| Kết nối | Mặt bích tiêu chuẩn EN 1092-2 / ISO 7005-2 |
| Đường kính mặt bích (D) | 445 mm |
| Khoảng cách tâm bu lông (K) | 400 mm |
| Số lỗ bu lông (n x Øl) | 12 × Ø23 mm |
| Đường kính lưới lọc (d) | 346 mm |
| Chiều cao tổng thể (H) | 595 mm |
| Chiều dài thân (L) | 330 mm |
| Độ dày mặt bích (s) | 1.5 mm |
| Bộ phận | Vật liệu |
| Thân van | Gang cầu EN-GJS-500-7 (GCG50) |
| Lưới lọc | Inox không gỉ – độ bền cao, dễ vệ sinh |
| Đĩa van một chiều | Gang cầu, vận hành ổn định |
| Lò xo hồi | Thép không gỉ – đàn hồi chuẩn |
| Trục van | Inox chống mài mòn, chống oxi hóa |
| Gioăng làm kín | PTFE – kín khít, chịu nhiệt |
| Sơn phủ bảo vệ | Epoxy tĩnh điện cả trong lẫn ngoài – chống ăn mòn hóa học & điện hóa |
| Thông số kỹ thuật | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| Model | AFV400-0050 | AFV400-0065 | AFV400-0080 | AFV400-0100 | AFV400-0125 | AFV400-0150 | AFV400-0200 | AFV400-0250 | AFV400-0300 |
| Đường kính danh nghĩa (DN) | 50 mm | 65 mm | 80 mm | 100 mm | 125 mm | 150 mm | 200 mm | 250 mm | 300 mm |
| Áp suất làm việc (PN) | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar |
| Chiều cao tổng thể (H) | 290 mm | 310 mm | 340 mm | 390 mm | 420 mm | 450 mm | 490 mm | 520 mm | 565 mm |
| Chiều dài thân lọc (L) | 160 mm | 180 mm | 200 mm | 220 mm | 240 mm | 250 mm | 260 mm | 260 mm | 285 mm |
| Đường kính mặt bích (D) | 165 mm | 185 mm | 200 mm | 220 mm | 250 mm | 285 mm | 340 mm | 395 mm | 445 mm |
| Khoảng cách tâm bu lông (K) | 125 mm | 145 mm | 160 mm | 180 mm | 210 mm | 240 mm | 295 mm | 350 mm | 400 mm |
| Số lỗ x Ø lỗ bu lông | 4 x Ø19 | 4 x Ø19 | 8 x Ø19 | 8 x Ø19 | 8 x Ø19 | 8 x Ø23 | 8 x Ø23 | 12 x Ø23 | 12 x Ø23 |
| Vật liệu thân | Gang cầu EN-GJS-500-7 phủ epoxy (≥250μm) | ||||||||
| Lưới lọc | Inox 304 chống ăn mòn, tháo rời dễ dàng | ||||||||
| Gioăng làm kín | EPDM hoặc PTFE chịu mài mòn, kín nước | ||||||||
| Lò xo hồi | Inox 304 – độ đàn hồi cao, vận hành ổn định | ||||||||
| Nhiệt độ làm việc | Tối đa 80°C | ||||||||
| Tiêu chuẩn kết nối | BS 4504 / EN 1092-2 / ISO 7005-2 | ||||||||
| Tiêu chuẩn thử áp | EN 12266-1 (Thân: 24 bar, Ghế: 17.6 bar) |
| Hạng mục kiểm tra | Giá trị |
| Áp suất thử thân van | 24 bar |
| Áp suất thử làm kín | 17.6 bar |
| Tiêu chuẩn kiểm tra | EN 12266-1 |
| Chứng nhận chất lượng | ISO 9001, CE, EAC, WRAS |
