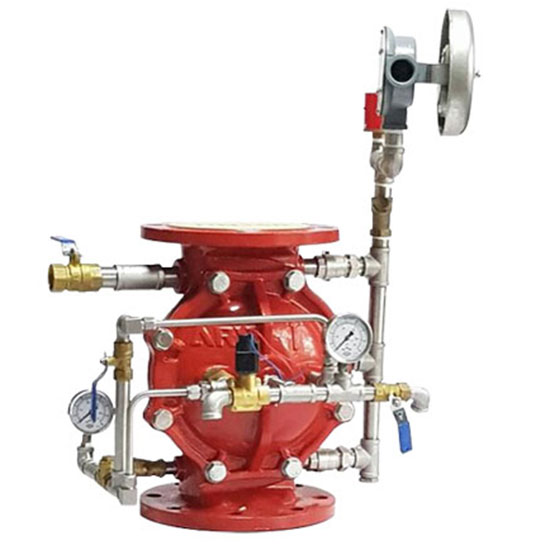

Van xả tràn DN65 ARV ADL850

Tình trạng:

Viết đánh giá

Giá bán: 12.650.000 đ

Van xả tràn ARV (ARV Deluge valve là gì?) là van được ứng dụng trong chữa cháy màng ngăn. Van được điều khiển bằng van điện từ (Solenoid valve) hoặc điều khiển thủ công bằng tay. Kích cỡ Van xả tràn: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300. Van được sản xuất bởi thương hiệu ARV có xuất xứ tại Malaysia.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Van báo động DN65 ARV AAL800, AAL800, Van xả tràn DN65 ARV ADL850

Van xả tràn DN65 ARV ADL850

Deluge valve cũng giống như van an toàn, Van xả tràn là một thiết bị thủy lực có chức năng điều khiển áp suất đầu vào. Đây cũng là một trong những dòng van điều khiển tự động được lắp đặt trong hệ thống PCCC hoạt động theo cơ chế màng ngăn. Van được 1 lắp 1 cảm biến, khi có đám cháy đầu cảm biến sẽ truyền tín hiệu đến, van sẽ tự động nhận tín hiệu và xả nước cấp cho tất cả các đầu phun đã được lắp đặt sẳn.

Tính năng của Van xả tràn ARV ADL850
- Van xả tràn (van tràn ngập) được sử dụng trong hệ thống chống cháy tràn. Thiết bị này có vai trò như van điều khiển nước tự động hoạt động dựa trên nguyên lý thủy lực. Van có thể được điều khiển thủ công bằng tay hoặc điều khiển bằng van điện từ.
- Van xả tràn hiệu ARV là loại van xả tràn được sử dụng phổ biến hiện nay. Van được làm bằng gang, thép không gỉ và đồng thau có khả năng chống ăn mòn, ít han gỉ, khả năng chống oxy hóa cao. Bên ngoài van được phủ lớp sơn epoxy dày có khả năng chống tĩnh điện, bền màu giúp kéo dài độ bền cho thiết bị.
- Van luôn ở trạng thái đóng. Ở trạng thái này, nước được đưa vào khoang ngăn chặn thông qua van 1 chiều và sẽ đẩy màng vào vị trí đóng van. Khi van mở, áp lực trong khoang ngăn chặn được giải phóng, màng cao su sẽ được đẩy lên chuyển van từ trạng thái đóng sang mở.
- Van xả tràn hiệu ARV được lắp đặt ở vị trí thoáng và nguồn nước đi vào khoang màng của van thường kết nối với đường ống chính. Khi có nhiệt độ cao hoặc tăng áp suất bên ngoài, van sẽ xả và phun nước giúp kiểm soát đám cháy hiệu quả.
- Bên cạnh van góc chữa cháy, van xả tràn là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy. Sản phẩm của thương hiệu ARV được sản xuất từ những vật liệu có độ bền cao, đảm bảo an toàn và hiệu quả. Chính vì vậy, sản phẩm này được sử dụng rất phổ biến trong hệ thống PCCC của những công trình dân dụng và công nghiệp.

Thông số kỹ thuật của Van xã tràn ngập ARV ADL850
- Mã sản phẩm : ADL850-65
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Áp suất làm việc: 0~16 Bar.
- Nhiệt độ làm việc: -10~80ºC.
- Kiểu nối mặt bích : PN10/16.
- Nguồn điện điều khiển: DC24V.
- Vật liệu: Gang cầu và được sơn phủ Eboxy màu đỏ
- Môi trường làm việc: Nước.

Nguyên lý hoạt động của van báo động ( Alarm check valve) là gì?
Là thiết bị ở trạng thái bình thường thì áp suất trên van được cân bằng. Khi có hoả hoạn xảy ra thì trên đường ống sẽ có hiện tượng chênh lệch áp suất. Khi có hiện tượng thay đổi áp suất đột ngột thì máy bơm chữa cháy sẽ được khởi động và nước sẽ chảy rãnh trên đĩa van. Nước trong buồng báo động sẽ được chảy ra giúp ngăn chặn hiện tượng báo động giả.

Cấu tạo Deluge valve

Về cơ bản van xả tràn thủy lực có cấu tạo như sau:
Thân van (1)
Y lọc điều khiển kiểm soát (2)
Thiết bị đầu vào (3)
Van 1 chiều (4)
Van bi Reset (5)
Van điện từ (6)
Đồng hồ kiểm soát áp suất (7)
Van xả tự động (7)
Van bi điều khiển khẩn cấp (9)
Van bi kiểm tra chuông báo ( 10)
Van bi báo động (11)
Bộ lọc đường ống báo động (12)
Chuông nước (13)
Công tắc áp suất (14)
Van cổng (15)
Van xả ( 16)

Nguyên lý hoạt động của Deluge valve

- Deluge valve là loại glove valve điều khiển đóng mở thông qua hệ thống màng lò xo. Ở trạng thái bình thường, đường nước điều khiển trích từ đầu vào của van mở, van 1 hoặc 2 chưa mở hoặc solenoid chưa được tác động, lực đàn hồi của lò xo nhỏ hơn áp lực nước tác động lên màng valve, điều khiển cơ cấu đóng van về vị trí đóng.Khi đường nước điều khiển trích từ đầu vào của van đóng, áp lực nước phía trước van sẽ được xả qua vent. Áp lực trên màng van giảm, lực đàn hồi của lò xo thắng áp lực nước lên màng van, nhấc cơ cấu đóng mở van lên, van ở vị trí mở.
- Van xả tràn có nguyên lý hoạt động khá đơn giản. Ở trạng thái bình thường van luôn luôn đóng. Lúc này nước ở nguồn cấp được đưa vào khoang ngăn chặn thông qua van một chiều và đẩy màng đi vào vị trí đóng van. Áp lực từ khoang ngăn chặn được trợ lực đẩy của lò xo nên thắng áp lực nước đầu vào.
- Deluge valve trong trường hợp nếu van được mở xả tự động bằng van điện từ hoặc bằng tay. Thì áp lực trong khoang ngăn cũng sẽ được giải phóng. Lúc nào áp lực đầu vào sẽ thắng áp lực của lò xo. Thì khi đó màng cao su sẽ đẩy lên và van sẽ được mở. Khi đó, nước cung cấp vào hệ thống phía sau van màng ngăn.
- Để hiểu rõ hơn về nguyên lý hoạt động của van tràn mời Quý khách hàng cùng theo dõi video bên dưới.

Cách lắp đặt Deluge valve.
Trước khi lắp đặt cần :
- Kiểm tra, vệ sinh làm sạch nguồn nước và đường ống trước khi lắp đặt van
- Lắp đặt van tràn ngập theo chiều dọc của đường ống, cách tường và mặt đất 1m – 1.2m.
- Mặt đất cần có hệ thống thoát nước
- Nguồn nước tới khoang chứa phải luôn được kết nối với đường ống chính.
- Kết nối van với nguồn điện 24V
- Chuông báo cháy luôn phải được đặt ở những nơi thoáng đãng

Ứng dụng của van xả tràn hiệu ARV – ADL850
- Ngay nay, công tác PCCC ngày càng được chú trọng để đảm bảo an toàn về người và của khi có hỏa hoạn xảy ra. Do đó, các thiết bị phòng cháy chữa cháy được kiểm soát rất kỹ lưỡng về chất lượng.
- Van xả tràn hiệu ARV được sử dụng trong hệ thống PCCC của nhiều công trình như chung cư, khu dân cư, bệnh viện, kho xưởng và nhà máy sản xuất. Với sự hỗ trợ của thiết bị này, công tác phòng cháy chữa cháy sẽ mang lại hiệu quả cao hơn, từ đó giúp hạn chế thiệt hại khi có đám cháy..

Thông số kỷ thuật: Thông số kỹ thuật của Van xã tràn ngập ARV ADL850
- Mã sản phẩm : ADL850-65
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Áp suất làm việc: 0~16 Bar.
- Nhiệt độ làm việc: -10~80ºC.
- Kiểu nối mặt bích : PN10/16.
- Nguồn điện điều khiển: DC24V.
- Vật liệu: Gang cầu và được sơn phủ Eboxy màu đỏ
- Môi trường làm việc: Nước.
