Van cổng ty nổi DN50 ARV ARS150 Van cổng ty nổi DN50 ARV ARS150 Van cổng ARV là thương hiệu hàng đầu của Malaysia về ngành van công nghiệp. Van cho chất lỏng chảy theo cả 2 chiều (Van 2 chiều). Van làm việc được ở áp suất là 10, 16 Kgf/cm² và nhiệt độ làm việc: 0~80°c. ARS150-50 Van cổng 1.850.000 VND Số lượng: 100 cái

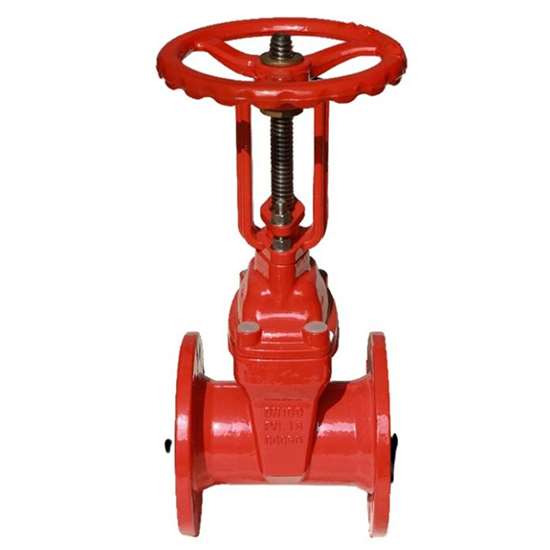

Van cổng ty nổi DN50 ARV ARS150

Tình trạng: Còn hàng
Giá bán: 1.850.000 VND
Van cổng ARV là thương hiệu hàng đầu của Malaysia về ngành van công nghiệp. Van cho chất lỏng chảy theo cả 2 chiều (Van 2 chiều). Van làm việc được ở áp suất là 10, 16 Kgf/cm² và nhiệt độ làm việc: 0~80°c.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua


Gọi ngay 0912.124.679 để có được giá tốt nhất!

Van cổng ty nổi Malaysia DN50 ARV ANRS150
Van cổng ARV là thương hiệu hàng đầu của Malaysia về ngành van công nghiệp. Van cho chất lỏng chảy theo cả 2 chiều (Van 2 chiều). Van làm việc được ở áp suất là 10, 16 Kgf/cm² và nhiệt độ làm việc: 0~80°c. Thân van cấu tạo bằng gang cầu, lá van bằng gang cầu và được bọc bởi cao su EPDM đáp ứng các tiêu chuẩn an toàn với nước sạch. Ngoài ra van được sơn phủ Eboxy cả 2 mặt nên chống lại ăn mòn của môi trường.

Van cổng ty nổi ARV là sản phẩm van cổng cho phép đóng mở dòng chảy hoàn hảo, sản phẩm đóng kít khít và cho lưu thông 100% ở trạng thái mở. Sản phẩm van cổng ARV được cung cấp chính hãng bởi Vật tư AZ. Đây là dòng sản phẩm dùng trong phòng cháy chữa cháy.
Van cổng chịu lực ARS150 – Van cửa OS&Y ty nổi, van chặn bằng sắt dẻo có kết kết nối mặt bích, Mặt bích BS 5163 để dễ dàng lắp đặt và tiếp cận. Nên sử dụng van cổng ty nổi (OS&Y) khi cần điều khiển chỉ báo trực quan về vị trí đóng / mở.

Tính năng sản phẩm Van cổng ty nổi ARV – ARS 150
- Vị trí của van phòng cháy chữa cháy có thể được giám sát bằng cách sử dụng mạch theo dõi – bộ tín hiệu điện ( có thể gắn thêm hoặc không)
- Là thiết bị phòng thủ chủ lực của hệ thống ống dẫn khi có hoản hoạn
- Độ kín khít 100% đạt được thông qua nêm được phủ EPDM tiếp xúc hoàn toàn với bề mặt dòng chảy
- Đầu ổ trục và đai ốc trục được làm bằng đồng thau – Gia công chính xác cao
- Mô men hoạt động. Bề mặt bên trong và bên ngoài được phủ Epoxy tĩnh điện tối thiểu 300 micron.
- Thân và nắp ca-pô bằng gang dẻo
- Mô-men xoắn hoạt động thấp hơn, được thiết kế cho vòng đời cao hơn.

Thông số kỹ thuật của van cổng ty nổi ARS150
- Mã sản phẩm : ARS150-50
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Áp suất làm việc: PN10/16 ( Áp suất kiểm thử: 24 Kgf/cm²).
- Kích cỡ: DN50 (2″)
- Khoảng cách giữa 2 mặt bích theo tiêu chuẩn: BS5163.
- Van được lắp mặt bích và được khoan lỗ theo tiêu chuẩn EN 1092-2.
- Vật liệu:
+ Thân Gang - EN-GJS-500 DUCTILE IRON (GGG50), lá van bằng gang hình nêm và bọc cao su EPDM.
+ Ty van: Inox
+ Bọc cánh van: EPDM
- Sơn phủ: ELECTROSTATIC POWDER EPOXY
- Môi trường; Nước, Nước biển, nước thải
- Nhiệt độ làm việc: 0~80º.

Nguyên lý hoạt động van cổng ty nổi ARV:
Van cổng ty nổi hoạt động dựa theo nguyên tắc. Khi van xoay theo chiều kim đồng hồ là lúc van đã được đóng lại. Lúc này nó sẽ ngăn không cho nước chảy qua hoặc làm giảm tốc độ dòng chảy và phần ty van sẽ nằm gọn trong thân van. Ngược lại, nếu bạn xoay tay van cổng ngược chiều kim đồng hồ thì tương ứng với van cổng ty nổi sẽ mở ra. Tay van lúc này chuyển động tạo lực xoáy lên ty van hình xoắn lò xo. Kéo cửa van lên trong khi cửa van đang xiết chặt với thân van để chặn dòng nước. Khi van ở trạng thái mở hoàn toàn thì phần đĩa van sẽ không nằm trong dòng nước và phần ty van sẽ trồi lên khỏi thân van.

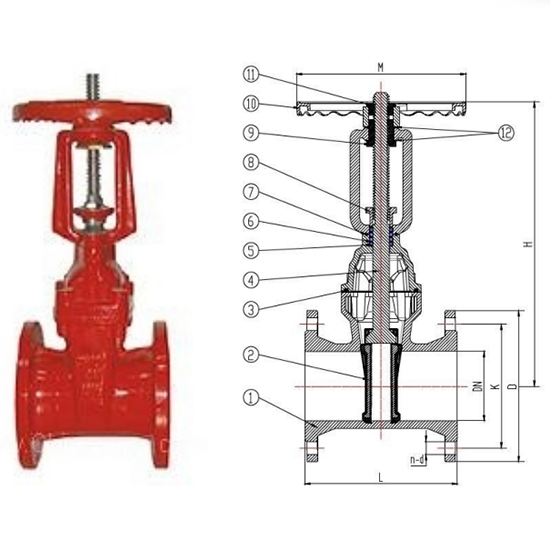

Cấu tạo sản phẩm Van chặn ty nổi ARV – ARS 150

Van cổng ty nổi ARV ARS150
NO ITEM MATERIALS
1 Body Ductile Iron
2 Disc Ductile Iron + EPDM
3 Bonnet Gasket NBR
4 Stem Stainless steel
5 Oring NBR
6 Sealing Washer POM
7 O-ring NBR
8 Gland Ductile Iron
9 Lower Stem Nut Brass
10 Handwheel Ductile Iron
11 Upper Stem Nut Brass
12 Anti Friction Pad Stainless steel

Test áp lực sản phẩm
VALVE TEST PRESSURE (Bar)
MAX. OPERATING BODY / SHELL SEAT
PRESSURE TEST TEST
16 24 17.6
Mức test chỉ đảm bảo an toàn cho van và kiểm tra mức áp lực giới hạn. Mức áp lực làm việc khuyến cáo cho môi trường dưới 16bar

Hệ thống được sử dụng Van chặn ty nổi ARV – ARS 150
- Hệ thống đường ống nước nóng
- Hệ thống đường ống lạnh
- Hệ thống phòng cháy chữa cháy
- Nhà máy điện
- Hệ thống công nghiệp

Kích thước sản phẩm Van cổng ty nổi ARV – ARS 150
Model DN (mm) D H M n x Øl d K L
ARS150-50 50 165 320 200 4 x 19 99 125 178
ARS150-65 65 185 325 200 4 x 19 118 145 190
ARS150-80 80 200 355 200 8 x 19 132 160 203
ARS150-100 100 220 425 254 8 x 19 156 180 229
ARS150-125 125 250 490 315 8 x 19 184 210 254
ARS150-150 150 285 550 315 8 x 23 211 240 267
ARS150-200 200 340 670 315 12 x 23 266 295 292
ARS150-250 250 405 845 406 12 x 28 319 355 330
ARS150-300 300 460 1100 406 12 x 28 370 410 356
  • Thông số kỷ thuật: Thông số kỹ thuật của van cổng ty nổi ARS150
    - Mã sản phẩm : ARS150-50
    - Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
    - Xuất xứ: Malaysia.
    - Áp suất làm việc: PN10/16 ( Áp suất kiểm thử: 24 Kgf/cm²).
    - Kích cỡ: DN50 (2″)
    - Khoảng cách giữa 2 mặt bích theo tiêu chuẩn: BS5163.
    - Van được lắp mặt bích và được khoan lỗ theo tiêu chuẩn EN 1092-2.
    - Vật liệu:
    + Thân Gang - EN-GJS-500 DUCTILE IRON (GGG50), lá van bằng gang hình nêm và bọc cao su EPDM.
    + Ty van: Inox
    + Bọc cánh van: EPDM
    - Sơn phủ: ELECTROSTATIC POWDER EPOXY
    - Môi trường; Nước, Nước biển, nước thải
    - Nhiệt độ làm việc: 0~80º.
