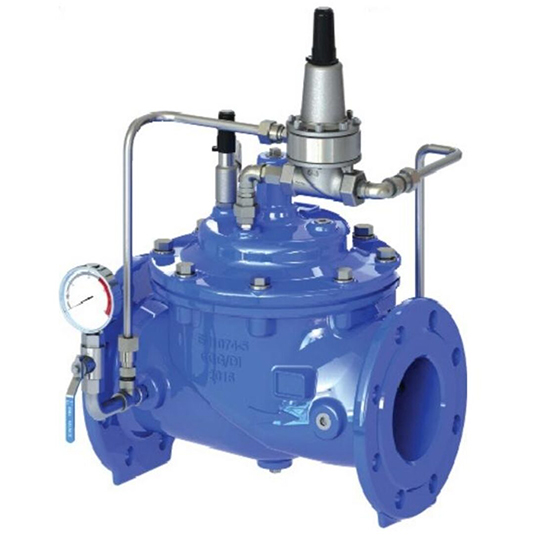

Van an toàn DN50 ARV AQR760
Tình trạng:
Còn hàng
Giá bán:
10.550.000 VND
Van an toàn ARV AQR760 là sản phẩm van giảm áp gián tiếp sử dụng và điều chỉnh qua hệ thống Pilot. Sản phẩm thiết kế đẹp, sơn Epoxy tĩnh điện sử dụng trong nhiều môi trường khác nhau.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Van an toàn DN50 ARV AQR760
Van an toàn ARV (Tên tiếng anh là: Quick Pressure Relief Control Valve ) xuất xứ Malaysia thường được lắp đặt tại phòng bơm chữa cháy. Van hoạt động dựa trên nguyên lý thủy lực và trạng thái của van là luôn được đóng. Van được sản xuất trên công nghệ hiện đại hàng đầu thế giới với những chuyên gia hàng đầu đã đáp ứng là Van ARV sẽ có đầy đủ chủng loại và kích cỡ đáp ứng không chỉ Hạ tầng cấp thoát nước, Xử lý nước thải mà còn trên thị trường Phòng cháy chữa cháyVan điều khiển xả nhanh nối tiếp là van điều khiển an toàn. Van được thiết kế để bảo vệ hệ thống bằng cách giảm áp suất vào khí quyển nhanh chóng do thay đổi tốc độ nước đột ngột do máy bơm đưa vào / ra khỏi dịch vụ thường xuyên trong các đường cao độ mạng nước. Khi áp lực mạng vượt quá điểm đặt, van sẽ tự mở một cách nhanh chóng và bảo vệ hệ thống bằng cách giải phóng áp lực. Khi áp suất đường giảm xuống mức bình thường. Nó được đóng lại từ từ và tự động hoàn toàn kín mà không gây đột biến.
Đặc trưng của Van an toàn ARV
- Do màng cao su trong van kín, nó đảm bảo niêm phong tích cực.
- Cung cấp tổn thất áp suất tối thiểu và lưu lượng tự do trong van mở theo yêu cầu lượng dòng chảy.
- Bộ phận chuyển động duy nhất điều chỉnh mở / đóng và điều chế vị trí trong van là cơ hoành.
- Áp suất đường trong van có thể được kiểm soát bằng mối hàn áp suất bên ngoài tương đương với áp lực dòng.
- Dễ dàng sử dụng và bảo trì do thiết kế đơn giản
- Không có trục ăn mòn
- Không yêu cầu bảo trì trong hoạt động trong một thời gian dài do nó thành phần chống ăn mòn.
- Thực hiện điều chế hoàn hảo trong các luồng biến đổi và thậm chí lưu lượng quá thấp tỷ lệ gần bằng không.
- Có phạm vi ứng dụng rộng với việc sử dụng các van thí điểm khác nhau.
- Cả bên trong và bên ngoài được phủ bột nhựa epoxy. Epoxy lớp phủ epoxy = 300µm.
Thông số kỹ thuật của Van an toàn ARV Malaysia
- Mã sản phẩm : AQR750
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Tiêu chuẩn thiết kế: BS 5163-2, EN1074-5 .
- Tiêu chuẩn kết nối: BS EN 1092-2, ISO7005-2.
- Kích cỡ Van an toàn: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
- Vật liệu: Body – GGG40, Spring – SS304, Pilot: Stainless Steel or Brass, Connection: Flanged acc. To EN1092.2, Seal Rings: NBR/EPDM.
- Áp suất làm việc: 0-16 Bar.
- Nhiệt độ làm việc: -10~80ºC.
- Tiêu chuẩn kết nối mặt bích: BS4504 PN10/PN16.
- Tiêu chuẩn thiết kế: BS EN 1074-5, BS 5163-2.
| Model | DN (mm) | L | ØD | 0K | H | N-Ød | ØB |
| AQR760-50 | 50 | 230 | 165 | 125 | 177 | 4-Ø19 | Ø99 |
| AQR760-65 | 65 | 290 | 185 | 145 | 202 | 4-Ø19 | Ø118 |
| AQR760-80 | 80 | 310 | 200 | 160 | 219 | 8-Ø19 | Ø132 |
| AQR760-100 | 100 | 350 | 220 | 180 | 243 | 8-Ø19 | Ø156 |
| AQR760-125 | 125 | 400 | 250 | 210 | 243 | 8-Ø19 | Ø156 |
| AQR760-150 | 150 | 480 | 285 | 240 | 333 | 8-Ø23 | Ø211 |
| AQR760-200 | 200 | 600 | 340 | 295 | 428 | 12-Ø28 | Ø266 |
Cấu tạo Van an toàn.
Về cấu tạo van an toàn thì có phần thân tương đồng với phần thân của Van giảm áp( Xem thêm thông số kỹ thuật của tại Van giảm áp ARV) Cấu tạo Pilot của Van an toàn ARV Malaysia.
| NO | DESCRIPTION | MATERIALS | STANDARD |
| 1 | BODY | Ductile Iron | GJS 500-7 |
| 2 | SEAT | Stainless Steel | AISI 304/316 |
| 3 | O-RING | Rubber | NBR |
| 4 | O-RING | Rubber | NBR |
| 5 | BOLT | Stainless Steel | A2/A4 |
| 6 | WASHER | Stainless Steel | A2/A4 |
| 7 | BONNET | Ductile Iron | GJS 500-7 |
| 8 | BUSH | Bronze | C61900 |
| 9 | SPRING | Stainless Steel | AISI 304/316 |
| 10 | CAULKING NUT | Stainless Steel | A4 |
| 11 | DIAPHRAGM | Nylon Reinforced Rubber | EPDM + Nylon Fabric |
| 12 | FIXING HOLDER | Ductile Iron | GJS 500-7 |
| 13 | DISC HOLDER | Ductile Iron | GJS 500-7 |
| 14 | SEAL | Rubber | EPDM |
| 15 | SEAT RETAINER | Stainless Steel | AISI 304/316 |
| 16 | STEM | Stainless Steel | AISI 304/316 |
| 17 | PLUG | Stainless Steel | AISI 304/316 |
| 18 | SCREW | Stainless Steel | A2/A4 |
| 19 | PLUG | Stainless Steel | A2/A4 |
| 20 | WASHER | Stainless Steel | A2/A4 |
-
Thông số kỷ thuật: Thông số kỹ thuật của Van an toàn ARV Malaysia
- Mã sản phẩm : AQR750
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Tiêu chuẩn thiết kế: BS 5163-2, EN1074-5 .
- Tiêu chuẩn kết nối: BS EN 1092-2, ISO7005-2.
- Kích cỡ Van an toàn: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
- Vật liệu: Body – GGG40, Spring – SS304, Pilot: Stainless Steel or Brass, Connection: Flanged acc. To EN1092.2, Seal Rings: NBR/EPDM.
- Áp suất làm việc: 0-16 Bar.
- Nhiệt độ làm việc: -10~80ºC.
- Tiêu chuẩn kết nối mặt bích: BS4504 PN10/PN16.
- Tiêu chuẩn thiết kế: BS EN 1074-5, BS 5163-2.
Thông số kỹ thuật
-
Thông số kỷ thuật: Thông số kỹ thuật của Van an toàn ARV Malaysia
- Mã sản phẩm : AQR750
- Hãng sản xuất: Van ARV (ARV VALVES – FITTINGS SDN BHD).
- Xuất xứ: Malaysia.
- Tiêu chuẩn thiết kế: BS 5163-2, EN1074-5 .
- Tiêu chuẩn kết nối: BS EN 1092-2, ISO7005-2.
- Kích cỡ Van an toàn: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
- Vật liệu: Body – GGG40, Spring – SS304, Pilot: Stainless Steel or Brass, Connection: Flanged acc. To EN1092.2, Seal Rings: NBR/EPDM.
- Áp suất làm việc: 0-16 Bar.
- Nhiệt độ làm việc: -10~80ºC.
- Tiêu chuẩn kết nối mặt bích: BS4504 PN10/PN16.
- Tiêu chuẩn thiết kế: BS EN 1074-5, BS 5163-2.
