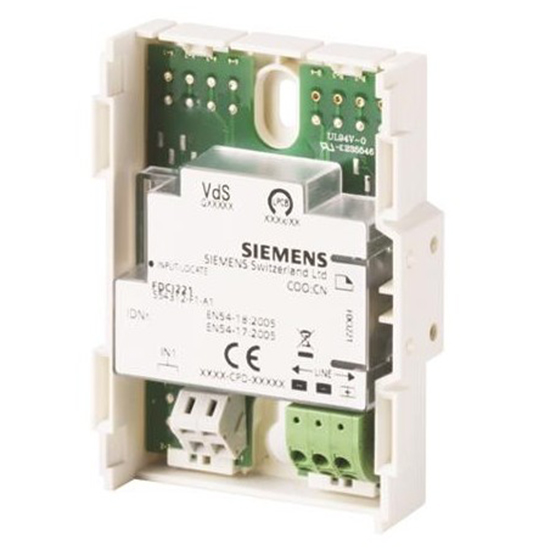

Mô-đun đầu vào/đầu ra FDCIO221 thực hiện toàn quyền kiểm soát các thuộc tính cơ bản và khả năng hoạt động của cài đặt, đặc biệt chú ý đến các đường vào và kích hoạt báo động. Các mô-đun của Siemens được trang bị đèn LED. Chúng tương tác với các tiếp điểm của đầu nối giao diện, đóng và mở vật lý.
Tính năng, đặc điểm của Mô-đun đầu vào-đầu ra Siemens FDCIO221
- Để kết nối 1 mạch của các tiếp điểm "khô", thường đóng hoặc thường mở độc lập để xác nhận các điều kiện kỹ thuật (ví dụ: van hoặc điều khiển thông gió) hoặc để kích hoạt báo động (ví dụ: hệ thống chữa cháy). Để kiểm soát phi tập trung cửa ra vào, thông gió và điều hòa không khí.
- Một thiết bị đầu vào cho tiếp điểm "khô". Đường dây đến được giám sát để kiểm tra mạch hở và ngắn mạch (điện trở đầu cuối). Thiết bị đầu vào có thể được cấu hình độc lập với trạm điều khiển phát hiện cháy cho các thông báo trạng thái hoặc cảnh báo. Một thiết bị đầu ra có thể định cấu hình là tiếp điểm khô của rơle (30VAC, 2A) hoặc đầu ra điều khiển điện áp có giám sát vòng lặp (30VDC, 2A).
- Đèn LED trạng thái. Cấp nguồn qua FDnet/C-NET ở chế độ đầu ra tiếp điểm khô. Ở chế độ điều khiển của mạch thực thi, nó yêu cầu nguồn điện bổ sung 24 V DC.
- Được cung cấp với 3 điện trở và 2 giá treo thanh ray TS35.
Thông số kỷ thuật của module giám sát 1 ngõ vào và điều khiển 1 ngõ ra Siemens FDCIO221
- Mã sản phẩm: FDCIO221
- Xuất xứ: Anh
- Hãng sản xuất: Siemens
- Giao thức truyền thông: FDnet / C - NET
- Điện áp hoạt động: 12 ... 33 V DC
- Dòng điện tĩnh: 0,4 mA.
- Đầu ra rơle (không có volt) 30 VAC 2 A ‚tối đa 60 VA 30 VDC ‚2 A tối đa 60 W
- Dung lượng cáp: 0,2 ... 2,5 mm2
- Nhiệt độ hoạt động: -25 ... +60 ° C
- Nhiệt độ lưu trữ: -30 ... +65 ° C
- Tương đối độ ẩm: <= 95%
- Danh mục bảo vệ: IP30; IPV có thêm. vỏ FDCH221
- Màu: trắng, RAL 9010 / trong suốt
- Tương thích hệ thống mờ : FDnet -> FS20, AlgoRex, SIGMASYS, C - NET -> FS720
- Tiêu chuẩn: CEA GEI 1 Tim84, EN54 1717, EN54
- Kích thước (W x H x D): 130 x 90 x 20 mm

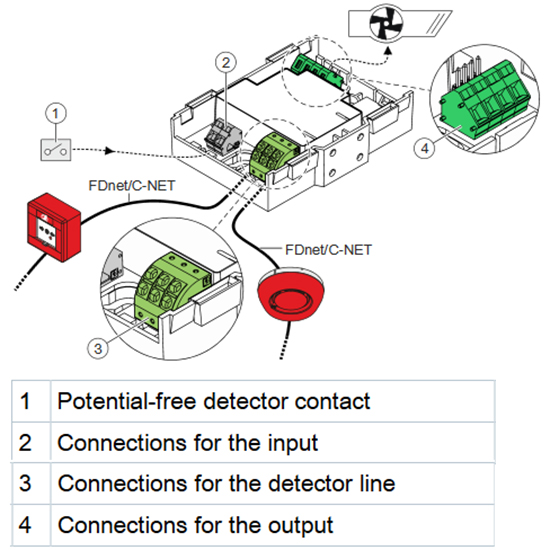

Sơ đồ đầu cuối dây của mô-đun đầu vào và đầu ra Siemens FDCIO221
Giám sát mạch hở
Công tắc jumper phải được kết nối với vị trí J1
Ghi chú :
1. Nếu có bất kỳ nghi ngờ nào về sơ đồ nguyên lý, vui lòng tham khảo thông tin của nhà sản xuất
2. Phân biệt cực dương và cực âm khi nối dây
Mở/ngắn màn hình
Công tắc jumper phải được kết nối với vị trí J1
Mở/ngắn màn hình
Công tắc jumper phải được kết nối với vị trí J2
Hệ thống dây điện thông thường:
1. Đầu ra thụ động
2. Đầu ra hoạt động (đầu ra không được giám sát):
3. Đầu ra hoạt động (giám sát đầu ra)
Sơ đồ nối dây thiết bị báo động:
1. Chuông báo động, âm thanh và ánh sáng báo động
2. Sơ đồ đi dây thang máy:
3. Sơ đồ nối dây quạt:
4. Sơ đồ nối dây cổng xả:
5. Sơ đồ đấu dây cắt cưỡng bức:
6. Sơ đồ đi dây truyền dẫn chữa cháy:
7. Sơ đồ đấu dây điều khiển cửa cuốn 1
8. Sơ đồ đấu dây điều khiển cửa cuốn 2
