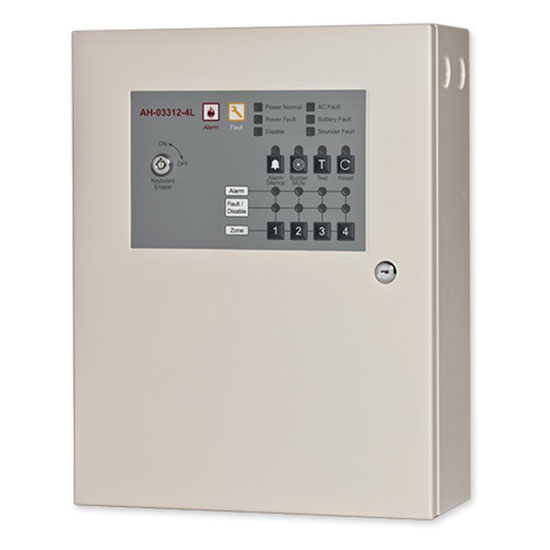

Tủ điều khiển báo cháy thường 4 vùng HORING AH-03312-4L
Tình trạng:
Trong những hệ thống phòng cháy chữa cháy quy mô nhỏ như nhà ở, văn phòng, cửa hàng, trường học hoặc nhà xưởng diện tích dưới 1000m², việc lựa chọn một tủ trung tâm báo cháy nhỏ gọn, dễ lắp đặt nhưng vẫn đảm bảo đầy đủ tính năng bảo vệ là điều vô cùng quan trọng. Và HORING AH-03312-4L chính là giải pháp lý tưởng cho phân khúc này.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Từ khóa:
Hệ thống báo cháy HORING,
Tủ điều khiển báo cháy HORING AH-03312,
Tủ điều khiển báo cháy thông thường 8 vùng HORING AH-03312-8L,
Tủ báo cháy thông thường HORING,
Tủ báo cháy HORING AH-03312,
Hệ thống báo cháy thông thường HORING,
Tủ điều khiển báo cháy 32 vùng,
Tủ điều khiển báo cháy cho công trình,
Tủ điều khiển báo cháy giá rẻ,
Thiết bị phòng cháy chữa cháy HORING,
Tủ báo cháy thông thường cho chung cư,
Tủ điều khiển báo cháy cho nhà máy,
Tủ điều khiển báo cháy cho nhà ở,
Tủ báo cháy HORING cho công trình công nghiệp,
Cách lắp đặt tủ điều khiển báo cháy,
Tủ báo cháy thông thường nhiều vùng,
Bảo trì tủ điều khiển báo cháy HORING,
Tủ báo cháy HORING cho nhà cao tầng,
Tủ báo cháy nhiều vùng HORING,
Tủ báo cháy HORING công nghệ cao,
Hệ thống phòng cháy chữa cháy cho nhà xưởng
HORING AH-03312-4L – Tủ Báo Cháy Thường 4 Vùng Giám Sát Đáng Tin Cậy Cho Công Trình Nhỏ & Vừa
Trong hệ thống phòng cháy chữa cháy, tủ trung tâm đóng vai trò kiểm soát và xử lý toàn bộ tín hiệu từ các thiết bị báo cháy như đầu báo khói, đầu báo nhiệt, nút nhấn khẩn và truyền tín hiệu cảnh báo ra còi/chuông. Với công trình nhỏ đến vừa như nhà xưởng, cửa hàng, văn phòng tầng trệt, nhà ở kết hợp kinh doanh hoặc cơ sở giáo dục quy mô nhỏ, dòng tủ báo cháy thường HORING AH-03312-4L là lựa chọn hiệu quả, ổn định và kinh tế.🔥 Giới thiệu tổng quan
HORING AH-03312-4L là tủ trung tâm báo cháy loại thường (Conventional Fire Alarm Control Panel), được sản xuất bởi Horing Lih Industrial Co., Ltd. – thương hiệu nổi tiếng đến từ Đài Loan, đạt chuẩn quốc tế UL/FM và được tin dùng tại nhiều quốc gia châu Á, trong đó có Việt Nam. Tủ hỗ trợ giám sát 4 vùng độc lập, hoạt động ổn định nhờ nền tảng vi xử lý (microprocessor-based), dễ lắp đặt, dễ bảo trì và đặc biệt phù hợp cho các công trình có quy mô giới hạn.
💡 Tính năng nổi bật của tủ báo cháy thường HORING AH-03312-4L
✅ Giám sát 4 vùng độc lập
Hỗ trợ kết nối thiết bị cảnh báo (đầu báo nhiệt, khói, nút nhấn khẩn) theo từng vùng (zone). Mỗi vùng có đèn LED trạng thái riêng, dễ dàng phát hiện chính xác khu vực có sự cố.
✅ Công nghệ vi xử lý thông minh
Kiểm soát hoạt động giám sát và xử lý tín hiệu báo cháy chính xác, giảm cảnh báo giả. Tích hợp chức năng giám sát tình trạng mạch còi (chập/mở) – phát hiện lỗi hệ thống đầu ra ngay cả khi chưa xảy ra cháy.
✅ Thiết kế công nghiệp tối ưu
Vỏ tủ bằng thép dày 1.2mm, sơn tĩnh điện chống gỉ, bền bỉ trong môi trường bụi và ẩm. Giao diện điều khiển sử dụng bàn phím màng (switch membrane): chống nước nhẹ, chống bụi, dễ vệ sinh.
✅ Hoạt động ổn định, an toàn điện
Trang bị bộ lọc nhiễu điện từ EMI Filter giúp tủ không bị nhiễu do nguồn điện hoặc thiết bị điện công nghiệp gây ra. Tự động chuyển đổi nguồn giữa điện lưới và ắc quy khi mất điện.
✅ Tích hợp chức năng “Disable” vùng
Có thể vô hiệu hóa từng vùng riêng biệt trong quá trình bảo trì hoặc sửa chữa – đảm bảo hệ thống vẫn hoạt động các vùng còn lại.
📊 Thông số kỹ thuật chi tiết HORING AH-03312-4L
Thông số kỹ thuật | Chi tiết |
Mã sản phẩm | AH-03312-4L |
Số vùng giám sát | 4 vùng |
Loại hệ thống | Tủ báo cháy thường (Conventional) |
Nguồn cấp chính | 220VAC ±10%, 50Hz |
Nguồn cấp dự phòng | 24VDC (2 x 12V ắc quy/4Ah) |
Công suất tải còi | 2A @ 24VDC tổng cho hệ thống đầu ra |
Số lượng chuông/còi hỗ trợ | Tối đa 40 chiếc (loại 25mA/chiếc) |
Loại đầu báo hỗ trợ | - Đầu báo nhiệt thường (bóng thủy tinh) - Đầu báo khói ion/quang thường (loại 2 dây) |
Số lượng đầu báo khói khuyến nghị | Tối đa 30 đầu báo/zone (chính hãng Horing) |
Điện trở cuối đường (EOL) | 4.7kΩ/vùng |
Relay đầu ra | - 1 relay cảnh báo cháy (NO/NC) - 1 relay báo lỗi (NO/NC) |
Chất liệu vỏ tủ | Thép mạ kẽm, sơn tĩnh điện |
Kích thước (C x R x S) | 320 x 250 x 100 mm |
Trọng lượng | Khoảng 4.5–5.0kg |
Nhiệt độ hoạt động | 0°C ~ 50°C |
Độ ẩm cho phép | ≤ 95% RH không ngưng tụ |
Xuất xứ | Horing Lih – Đài Loan |
🛠️ Hệ thống đầu vào – đầu ra (Input/Output)
1. Input
🔹 Đầu vào tín hiệu từ:
- Đầu báo khói thường
- Đầu báo nhiệt thường
- Nút nhấn khẩn
🔹 Dây tín hiệu: 2 dây/dòng (Zone A và Zone B) + EOL
2. Output
🔹 Chuông/còi cảnh báo: Tối đa 2A, kích hoạt khi có cháy
🔹 Tiếp điểm relay Fire/Fault: Kết nối module quay số tự động, điều khiển hệ thống cơ điện (quạt hút khói, cửa thang máy, loa…)
🏭 Ứng dụng phù hợp
Loại công trình | Ứng dụng cụ thể |
Nhà ở kết hợp kinh doanh | Văn phòng, showroom, cửa hàng từ 2–5 tầng |
Nhà xưởng quy mô nhỏ | Giám sát kho, phân xưởng, phòng sản xuất riêng biệt |
Khách sạn mini | 4–10 phòng, có thang bộ, lối thoát hiểm riêng |
Trường học, nhà trẻ | Phân khu giảng dạy, bếp ăn, kho, hành lang |
Trạm xăng, cây xăng nhỏ | Kết hợp đầu báo nhiệt và khói giám sát khu nguy hiểm |
🛒 Ưu điểm khi chọn HORING AH-03312-4L
🌟 Chi phí đầu tư thấp, hiệu quả cao
➡️ Phù hợp với ngân sách hạn chế nhưng vẫn đảm bảo an toàn PCCC đúng chuẩn.
🌟 Dễ lắp đặt – bảo trì
➡️ Cấu hình đơn giản, không cần kỹ thuật cao như hệ địa chỉ.
🌟 Sản phẩm chính hãng – chất lượng ổn định
➡️ Thương hiệu Horing uy tín, được sử dụng rộng rãi tại Việt Nam.
🌟 Hỗ trợ mở rộng dễ dàng
➡️ Có thể nâng cấp lên 8/32 vùng khi cần bằng tủ cùng dòng (AH-03312-8L / AH-03312-32L).
🏢 Tài liệu kỹ thuật & hỗ trợ
✅ Tài liệu đi kèm:
- Sơ đồ đấu nối (wiring diagram)
- Hướng dẫn lắp đặt & sử dụng chi tiết
- Hướng dẫn kiểm tra, bảo trì
✅ Phụ kiện khuyến nghị:
- Ắc quy 12V/4Ah x 2
- Chuông báo cháy Horing L-Series
- Đầu báo khói và nhiệt thường Horing AH-03111 / AH-03121
- Nút nhấn khẩn cấp Horing AH-0817
🔍 Bảng So Sánh Các Model Tủ Trung Tâm Báo Cháy HORING AH-03312 Series
Thông số | AH-03312-4L | AH-03312-8L | AH-03312-32L |
Số vùng giám sát (zone) | 4 vùng | 8 vùng | 32 vùng |
Công nghệ | Thường (Conventional) | Thường (Conventional) | Thường (Conventional) |
Nguồn cấp chính | 220VAC ±10%, 50Hz | 220VAC ±10%, 50Hz | 220VAC ±10%, 50Hz |
Nguồn dự phòng | 2 x 12VDC (4.5Ah–7Ah) | 2 x 12VDC (4.5Ah–7Ah) | 2 x 12VDC (4.5Ah–7Ah) |
Ngõ ra báo cháy 24VDC | 1.5A tổng tải | 1.5A tổng tải | 2.0A tổng tải |
Relay ngõ ra | Báo cháy & báo lỗi (NO/NC) | Báo cháy & báo lỗi (NO/NC) | Báo cháy & báo lỗi (NO/NC) |
LED báo trạng thái vùng | Có – từng vùng | Có – từng vùng | Có – từng vùng |
Cách ly (Disable) vùng báo cháy | Có | Có | Có |
Điện trở cuối đường (EOL) | 4.7kΩ | 4.7kΩ | 4.7kΩ |
Số đầu báo/zone (khuyến nghị) | ~20–25 thiết bị/zone | ~25–30 thiết bị/zone | ~30 thiết bị/zone |
Chất liệu vỏ tủ | Thép mạ – sơn tĩnh điện | Thép mạ – sơn tĩnh điện | Thép mạ – sơn tĩnh điện |
Kích thước tủ (C x R x S) | 330 x 265 x 100 mm | 380 x 320 x 100 mm | 550 x 420 x 150 mm |
Trọng lượng (chưa ắc quy) | ~4kg | ~6kg | ~12kg |
Ứng dụng khuyến nghị | Nhà ở, văn phòng nhỏ, shop, nhà xưởng nhỏ | Văn phòng, trường học, chung cư 5–7 tầng | Nhà máy lớn, bệnh viện, tòa nhà ≥ 10 tầng |
🧭 Gợi ý chọn model phù hợp theo quy mô công trình
Loại công trình | Model phù hợp |
Nhà ở, cửa hàng, văn phòng nhỏ | AH-03312-4L |
Trường học, khách sạn mini, chung cư thấp tầng | AH-03312-8L |
Nhà máy, trung tâm thương mại, tòa nhà lớn | AH-03312-32L |
👉 Kết luận
HORING AH-03312-4L là giải pháp tối ưu cho các hệ thống báo cháy quy mô nhỏ với chi phí hợp lý, cấu hình đơn giản nhưng vẫn đáp ứng các yêu cầu kỹ thuật khắt khe về an toàn và độ tin cậy. Tủ hoạt động ổn định, dễ bảo trì, tương thích tốt với các thiết bị thường dùng trên thị trường, là lựa chọn đáng tin cậy cho các đơn vị thi công, chủ đầu tư hoặc cơ sở cần hệ thống báo cháy hiệu quả, dễ triển khai.
🔧 Bạn cần hỗ trợ kỹ thuật, bản vẽ sơ đồ lắp đặt hoặc báo giá tủ AH-03312-4L?
📩 Hãy liên hệ với chúng tôi để nhận catalog PDF, tư vấn kỹ thuật 1:1, và hướng dẫn lựa chọn đầu báo phù hợp từng khu vực.
-
Thông số kỷ thuật: Tủ điều khiển trung tâm báo cháy HORING AH-03312
- Mã sản phẩm: AH-03312-8L
- Thương hiệu : HORING LIH
- Cấu hình vùng: 8 vùng
- Nguồn cấp điện: 220V AC/50Hz (hoặc tùy chọn khác theo nhu cầu)
- Dung lượng pin: 24V/7Ah
- Dòng ra tối đa: 2A @ 24V DC
- Số đầu báo nhiệt kết nối: Không giới hạn (ngoại trừ loại điện tử)
- Số đầu báo khói kết nối: 30 đầu báo mỗi vùng (dành riêng cho sản phẩm của Horing Lih)
- Số chuông báo cháy kết nối tối đa: 40 chuông báo cháy (dòng điện 25mA) cho mỗi mạch âm thanh
- Điện trở cuối tuyến: 4.7kΩ cho mỗi vùng
- Vật liệu chế tạo: Thép tấm dày 1.2mm
- Kích thước: 370 x 340 x 135 mm
- Tùy chọn thêm: Màn hình hiển thị LCD (2x20) với bàn phím chức năng
Thông số kỹ thuật
-
Thông số kỷ thuật: Tủ điều khiển trung tâm báo cháy HORING AH-03312
- Mã sản phẩm: AH-03312-8L
- Thương hiệu : HORING LIH
- Cấu hình vùng: 8 vùng
- Nguồn cấp điện: 220V AC/50Hz (hoặc tùy chọn khác theo nhu cầu)
- Dung lượng pin: 24V/7Ah
- Dòng ra tối đa: 2A @ 24V DC
- Số đầu báo nhiệt kết nối: Không giới hạn (ngoại trừ loại điện tử)
- Số đầu báo khói kết nối: 30 đầu báo mỗi vùng (dành riêng cho sản phẩm của Horing Lih)
- Số chuông báo cháy kết nối tối đa: 40 chuông báo cháy (dòng điện 25mA) cho mỗi mạch âm thanh
- Điện trở cuối tuyến: 4.7kΩ cho mỗi vùng
- Vật liệu chế tạo: Thép tấm dày 1.2mm
- Kích thước: 370 x 340 x 135 mm
- Tùy chọn thêm: Màn hình hiển thị LCD (2x20) với bàn phím chức năng
