LPI Guardian CAT I là kim thu sét chủ động thuộc hệ thống Guardian System 5 do LPI (Australia) phát triển, sử dụng công nghệ Controlled Advanced Triggering – một bước tiến vượt bậc trong việc chủ động điều hướng tia sét một cách chính xác và an toàn.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Bán kính bảo vệ kim thu sét, Nguyên lý hoạt động kim thu sét ESE, Kim thu sét LPI Guardian CAT I, LPI Guardian System 5, Kim chống sét LPI CAT I, Hệ thống chống sét LPI, Công nghệ chống sét chủ động, Kim thu sét có kiểm soát, Chống sét tiên tiến, Triệt tiêu điện tích không gian, Kim thu sét đầu tù, Cáp chống sét HVSC, High Voltage Shielded Cable, Cáp chống sét LPI, Dây thoát sét chống nhiễu, Bột giảm điện trở đất GRIP, LPI GRIP, Bột tiếp địa LPI Reslo, Thiết bị đếm sét LSR, Cột chống sét FRP, Fibreglass Reinforced Plastic, Cột chống sét cách điện, Chống sét công trình lớn, Chống sét nhà xưởng công nghiệp, Chống sét nhà cao tầng, Chống sét trạm viễn thông, Chống sét khu dân cư, Giải pháp chống sét toàn diện, Thi công hệ thống chống sét, Lắp đặt kim thu sét LPI2, Tư vấn chống sét, Đánh giá kim thu sét LPI Guardian CAT I, So sánh kim thu sét LPI CAT và Stormaster ESE, Ưu điểm của kim thu sét LPI Guardian, Báo giá kim thu sét LPI Guardian System 5, Lắp đặt chống sét cho nhà máy, Tiêu chuẩn chống sét NF C 17-102, Cách bảo vệ công trình khỏi sét đánh, Kim thu sét LPI Guardian CAT I TPHCM, Thi công chống sét LPI Hà Nội, Đại lý LPI Guardian System 5 Đà Nẵng, Chống sét công nghiệp Bình Dương, Kim thu sét phát xạ sớm LPI GUARDIAN CAT I

⚡ LPI Guardian CAT I – Kim thu sét công nghệ kích hoạt sớm tiên tiến

🌐 Tổng quan hệ thống LPI Guardian System 5
LPI Guardian System 5 là giải pháp chống sét trực tiếp toàn diện do Lightning Protection International (LPI) phát triển, tích hợp công nghệ tiên tiến với các nguyên lý đã được kiểm chứng.
Hệ thống bao gồm:
- Kim thu sét công nghệ CAT (Controlled Advanced Triggering) – phát xạ dòng điện ion đúng thời điểm để thu sét hiệu quả.
- Cột đỡ cách điện bằng sợi thủy tinh (FRP mast) – đảm bảo an toàn và giảm thiểu hiện tượng đánh thủng điện áp cao.
- Dây dẫn sét chống nhiễu cao áp (HVSC) – chuyên dụng để dẫn dòng điện sét đến hệ thống tiếp địa, giảm thiểu nguy cơ phóng điện bên trong.
- Thiết bị ghi nhận sét đánh (Lightning Strike Recorder – LSR) – theo dõi hiệu quả hoạt động hệ thống.
- Hệ thống tiếp địa – gồm cọc tiếp địa, keo hàn hóa nhiệt, bột giảm điện trở GRIP hoặc Reslo giúp tối ưu hóa khả năng tản dòng.

🔬 Nguyên lý hoạt động của công nghệ CAT
Kim thu sét Guardian CAT I hoạt động dựa trên nguyên lý kích hoạt sớm có kiểm soát. Nhờ cấu trúc đặc biệt với các tấm kim loại “trôi điện” và đầu thu dạng đầu tù, thiết bị có thể phát ra dòng streamer đúng thời điểm – khi trường điện đạt ngưỡng tối ưu (~3MV/m tại đầu kim và ~300kV/m tại vùng không khí giữa kim và sét đạo xuống).
Quá trình hoạt động gồm 3 bước chính:
- Giai đoạn chờ: Trong điều kiện tĩnh điện (5–15kV/m), thiết kế đầu tù và các tấm trôi điện hạn chế sự phát xạ ion (corona), giúp giảm sự hình thành đám mây tích điện cục bộ (space charge cloud) gây cản trở phát triển tia tiên đạo lên (up-leader).

Kim thu sét kích hoạt sớm LPI GUARDIAN CAT II

- Kích hoạt: Khi sét đạo xuống tiếp cận, tấm trôi điện đối diện với sét đạo được cảm ứng tăng điện áp và tạo tia lửa điện kích hoạt giữa tấm và kim trung tâm.

Kim thu sét kích hoạt sớm LPI GUARDIAN CAT III

- Phóng tia tiên đạo lên: Tia kích hoạt tạo ra mật độ ion hóa cao và tăng trường điện xung quanh, từ đó phóng ra dòng streamer mạnh mẽ, ổn định, định hướng để thu sét hiệu quả.

Kim thu sét phát xạ sớm LPI GUARDIAN CAT I

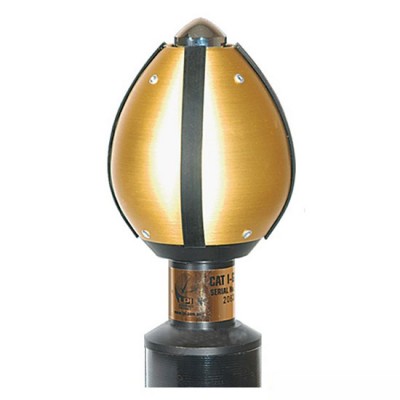

📐 Cấu tạo kim thu sét Guardian CAT I
- Đầu thu dạng tù – Giảm phát xạ sớm và tạo điều kiện cho phóng tia đúng thời điểm (hiệu quả hơn đầu nhọn, theo nghiên cứu của C.B. Moore et al.).
- 4 tấm kim loại trôi điện (floating panels) – Cách điện với kim và với nhau, đóng vai trò cảm ứng.
- Cấu trúc tạo tia kích hoạt nội bộ – Cho phép kiểm soát quá trình phát xạ streamer chính xác.
- Đế kết nối cao áp – Cho phép liên kết trực tiếp với dây HVSC hoặc đồng mềm/cáp dẫn sét theo chuẩn địa phương.

🌩 Thông số kỹ thuật – LPI Guardian CAT I

Thông số	Giá trị
Model	Guardian CAT I
Công nghệ	Controlled Advanced Triggering (CAT)
Bán kính bảo vệ tối đa	Lên tới 120 mét (tùy độ cao & cấp bảo vệ)
Chất liệu	Hợp kim chống ăn mòn, đầu kim tù
Cấu tạo panel	4 panel nổi cách điện với lõi trung tâm
Kết nối cột	Gắn trực tiếp vào ống thép GI 2" hoặc cột FRP
Phụ kiện đi kèm	HVSC, LSR, hệ thống tiếp địa GRIP hoặc RESLO

🔧 Lựa chọn model Guardian CAT phù hợp
LPI cung cấp 4 dòng sản phẩm:
- CAT I – G: Dạng tiêu chuẩn.
- CAT I GI – G: Gắn trực tiếp lên ống thép mạ kẽm 2 inch.
- CAT II – G và CAT III – G: Dùng cho công trình lớn hơn, yêu cầu phạm vi bảo vệ lớn hơn.

📊 Phạm vi bảo vệ theo độ cao lắp đặt (mét)

Chiều cao công trình + Kim thu (m)	Mức bảo vệ Rất cao (m)	Mức bảo vệ Cao (m)	Mức bảo vệ Tiêu chuẩn (m)
10	38–54	52–72	69–88
20	46–66	63–89	74–109
30	52–75	73–118	77–120
50–150	75–92	115–124	128–134

Ghi chú: Các thông số trên mang tính tham khảo. Để đạt độ chính xác cao nhất, LPI sử dụng phần mềm chuyên dụng để tính toán vùng bảo vệ dựa trên số ngày dông/năm, độ cao công trình, vật liệu cấu tạo và yêu cầu cấp độ bảo vệ.

🏗 Ứng dụng điển hình
🏡 Nhà ở cao cấp, biệt thự, khách sạn quy mô nhỏ
🏭 Nhà máy, kho xưởng, trung tâm dữ liệu
🏢 Văn phòng, tòa nhà thương mại, trạm BTS
⛪ Công trình văn hóa – di sản
⛴ Cảng biển, trạm xăng, bãi chứa hóa chất
🌐 Công trình tại khu vực sét cao (nhiệt đới, đồi núi, gần biển)

📊 Bảng so sánh các model LPI Guardian CAT

Tiêu chí	CAT I	CAT II	CAT III
Công nghệ	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering
Bán kính bảo vệ tối đa	~91 m	~130 m	~139 m
Chiều cao lắp đặt tối ưu	≥5 m	≥6–10 m	≥10–15 m
Cấp độ công trình	Nhà ở, biệt thự, kho nhỏ	Tòa nhà trung tầng, nhà máy vừa	Cao ốc, nhà máy lớn, trạm năng lượng
Khả năng chống ăn mòn	Cao – Inox 316L	Rất cao – Inox 316L	Cực cao – Inox 316L
Trọng lượng	~1.8 kg	~2.3 kg	~2.5 kg
Kết nối với cột	Ống GI 2" / cột FRP	Ống GI 2" / cột FRP	Ống GI 2" / cột FRP
Tuổi thọ dự kiến	>20 năm	>20 năm	>20 năm
Tiêu chuẩn áp dụng	NFC 17-102, IEC 62305, AS/NZS	NFC 17-102, IEC 62305, AS/NZS	NFC 17-102, IEC 62305, AS/NZS
Tích hợp thiết bị đo sét	Tùy chọn	Tùy chọn	Tùy chọn
Khả năng mở rộng hệ thống	Có – với HVSC Plus & GRIP	Có – với HVSC Plus & GRIP	Có – với HVSC Plus & GRIP
Chi phí đầu tư	Thấp	Trung bình	Cao

📌 Lựa chọn các model Guardian phù hợp

Model	Đặc điểm
CAT I – G	Cho nhà ở, biệt thự
CAT II – G	Cho nhà máy, tòa nhà thương mại
CAT III – G	Dành cho công trình cao tầng hoặc quy mô lớn
CAT I GI – G	Gắn trực tiếp lên ống thép mạ kẽm 2 inch

📞 Tư vấn thiết kế và lắp đặt
LPI và các đối tác ủy quyền cung cấp dịch vụ tư vấn thiết kế, tính toán vùng bảo vệ và đề xuất mô hình lắp đặt tối ưu theo tiêu chuẩn IEC 62305, NF C 17-102, hoặc tiêu chuẩn quốc gia hiện hành.
